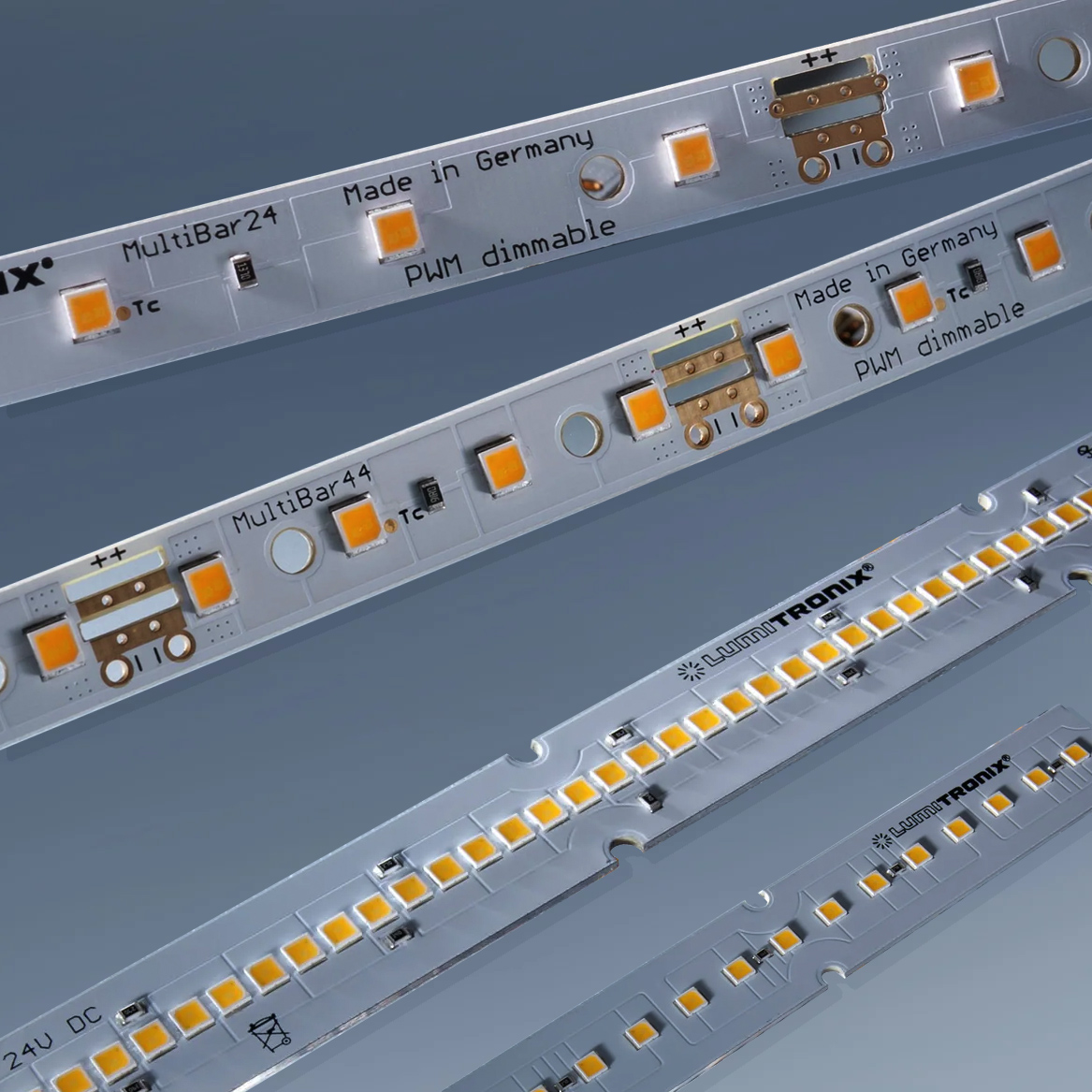

Construiește-ți propriul LumiBar-50 Plug & Play 50cm Alb LED Strip: Iluminare personalizabilă de înaltă performanță

Benzi LED versatile și ușor de utilizat pentru aplicații diverse

Benzile LED LumiBar-50 sunt proiectate pentru versatilitate și ușurință în utilizare, ceea ce le face ideale pentru o gamă largă de aplicații - inclusiv comerciale, industriale, iluminat general, iluminat decorativ, standuri expoziționale și iluminat de lucru. Dispunând de un sistem de conectare sau conectori disponibili, aceste benzi pot fi conectate fără efort în benzi luminoase lungi și continue, fără a fi nevoie de lipire. LED-urile uniform distanțate pot fi împărțite pentru a se potrivi în spații înguste, oferind flexibilitate în instalare și design.

Alimentat de LED-uri de înaltă calitate Nichia 757 Series Mid-Power

LumiBar-50 este echipat cu renumitele LED-uri Nichia 757 Series Mid-Power, care sunt renumite pentru:

• Cea mai mare eficiență luminoasă: Până la 222 lm/W pentru o luminozitate excepțională.
• Dimensiuni compacte: pachet 3030 pentru designuri care economisesc spațiu.
• Longevitate extremă: Depășind 100.000 de ore de funcționare.
• Versatilitate ridicată: Potrivit pentru o varietate de aplicații.

Aveți opțiunea de a selecta din gama completă de LED-uri Nichia 757, oferind ratinguri CRI de 70, 80, 90, 95 sau 98 și temperaturi de culoare cuprinse între 1800 K și 6500 K. Această flexibilitate vă permite să creați soluția de iluminat perfectă, adaptată nevoilor dumneavoastră specifice.

Specificații personalizabile pentru performanțe optime

LumiBar-50 oferă personalizare în ceea ce privește densitatea și lățimea LED-urilor, ceea ce îi permite să îndeplinească o gamă largă de cerințe pentru aplicații de iluminat liniar. Fie că aveți nevoie de iluminare cu densitate mare pentru o iluminare intensă sau de o lățime specifică pentru a se potrivi designului dvs. de dispozitiv, LumiBar-50 poate fi configurat pentru a se potrivi perfect proiectului dvs.

Calitate și fiabilitate Fabricata in Germania

Fabricată în Germania, banda LED LumiBar-50 este un produs de calitate profesională proiectat pentru utilizare pe termen lung. Susținută de o garanție de 5 ani, aceasta asigură fiabilitate și performanță în toate proiectele dvs. de iluminat.

Soluții LED personalizate: Excelență personalizată în iluminat

Nu vă mulțumiți cu soluții LED generice atunci când serviciul nostru de personalizare oferă produse adaptate exact nevoilor dvs. unice. Evitați compromisurile asociate cu produsele de pe raft, alegând soluții LED personalizate care se aliniază perfect viziunii dumneavoastră. Cu peste 20 de ani de expertiză în industrie, producem în Germania soluții LED inovatoare, de înaltă calitate și de înaltă performanță, adaptate specificațiilor dumneavoastră.

Proces de personalizare simplificat și asistență profesională

Facem designul iluminatului cu LED ușor cu procesul nostru specializat, permițându-vă să vă construiți propriile benzi LED de 50 cm lungime și până la 20 mm lățime, în alb. Personalizați opțiunile care acoperă dimensiunea, specificațiile și caracteristicile electrice pentru a crea soluția de iluminat ideală pentru proiectul dvs.

Demararea unui proiect LED personalizat poate părea o provocare, dar suntem aici pentru a vă asista la fiecare pas. Asistența noastră cuprinzătoare include:

• Selectarea LED-urilor: Vă ajutăm să alegeți tipul potrivit de LED-uri pe baza luminozității, eficienței, temperaturii de culoare și CRI.
• Moduri de acționare: Consiliere cu privire la curenții și tensiunile optime de acționare potrivite pentru aplicația dvs.
• Sisteme de control: Integrarea sistemelor de reglare a intensității luminoase, de reglare a culorilor sau de control inteligent pentru îmbunătățirea funcționalității.
• Management termic: Proiectarea de soluții pentru gestionarea eficientă a căldurii, prelungirea duratei de viață a LED-urilor.
• Conectivitate: Asigurarea integrării fără probleme cu sistemele sau corpurile dvs. de iluminat existente.

Începeți proiectul dvs. personalizat cu LED-uri

Sunteți gata să vă transformați viziunea în realitate cu ajutorul benzii LED perfecte? Comandați acum și lăsați-ne să vă iluminăm calea către inovație, asigurându-ne că proiectul dvs. strălucește mai mult ca niciodată.

Procesul de comandă a benzii LED personalizate LumiBar-50 explicat și detalii tehnice:

Construiește-ți propria bandă LED LumiBar-50 Plug & Play Module LED, Fabricata in Germania, cu seria de LED-uri Nichia 757, cu o lungime de 500mm și o lățime de la 5mm la 20mm, cu PCB rigid.

Pasul 1: Comanda cantității (buc)

De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 50 de metri. Cantitatea comandată va fi livrată în benzi de 50 cm, pe care le puteți tăia apoi la lungimea dorită, pe baza unității de tăiere.

Unitatea de tăiere se bazează pe numărul de LED-uri pe metru și pe tensiunea aleasă și poate varia de la 3 mm la 50 mm (a se vedea imaginea pentru detalii).

Pasul 2: Lățimea benzii LED (mm).

Banda LED LumiBar-50 poate fi comandată în lățimi standard, de la 5 mm la 20 mm. Pentru dimensiuni diferite de cele oferite, vă rugăm să ne contactați.

Pasul 3: Materialul și calitatea PCB-ului modulului LED

Banda LED LumiBar-50 va fi realizată pe PCB FR4.

Există 3 niveluri de calitate:

• Economy PCB FR4: 1 strat PCB, 1mm grosime material PCB, 1 oz grosime cupru PCB
• Best Value PCB FR4: 2 straturi PCB, 1.6mm grosime material PCB, 1 oz grosime cupru PCB
• Premium PCB FR4: 2 straturi PCB, 1,6 mm grosime material PCB, 1,6 oz grosime cupru PCB

PCB are următoarele caracteristici standard: Mască de lipit albă, ecran de mătase negru. HAL finisare de suprafață fără plumb. Distanța minimă între urme: 0,2 mm. Dimensiunea minimă a găurii: 0,3mm (aluminiu 1,5mm). Spațiere minimă între componente: 0,5 mm. Spațiere minimă între margini: 0,5 mm

Pasul 4: Tensiunea de alimentare a benzii LED (V)

Pentru a alimenta o bandă LED este necesară o sursă de alimentare externă, care să asigure că aceasta primește curentul și tensiunea recomandate. Fără aceasta, curentul din LED-uri va crește exponențial odată cu tensiunea aplicată, deoarece o modificare mică a tensiunii duce la o modificare mare a curentului, până când este atins curentul maxim și modulul se arde.

Sursa de alimentare externă poate fi o sursă de alimentare cu tensiune constantă de 12/24/48VDC.

Puteți alege ca banda LED să fie construită cu un mod de reglare a curentului, astfel încât să poată funcționa cu transformatoare de tensiune constantă pentru 12VDC, 24VDC sau 48VDC. În acest scop, LED-urile vor fi plasate în serie, cu componenta de reglare a curentului după fiecare grup:

• 12VDC (3 LED-uri în serie + componentă de reglare a curentului)
• 24VDC (7 LED-uri în serie + componentă de reglare a curentului)
• 48VDC (15 LED-uri în serie + componentă de reglare a curentului)

Pentru oricare dintre opțiunile de mai sus, numărul de LED-uri pe metru (la pasul 5) trebuie să fie divizibil cu numărul de LED-uri în serie. De exemplu, pentru 24VDC puteți avea 70 de LED-uri pe metru, dar nu cu 60 de LED-uri. Dacă aveți nevoie de 60 de LED-uri pe metru, atunci banda LED trebuie să fie la 12V sau 48V.

Pentru un proiect cu cantități mari de module/stripuri LED conectate în rânduri lungi, proiectarea unui circuit cu tensiune constantă de 24VDC este cea mai bună soluție.

Pasul 5: Câte LED-uri pe bandă:

Cantitatea de LED-uri pe bandă (buc) determină fluxul luminos total și aplicația. Mai jos câteva linii directoare pentru LED-uri Nichia 4000K CRI80:

Vă recomandăm ca numărul total de LED-uri care vor fi utilizate pentru a construi banda dvs. cu LED-uri personalizate să fie cât mai aproape posibil de un multiplu de 5000.

Pasul 6: Temperatura de culoare a LED-urilor

Temperaturi de culoare diferite creează efecte vizuale diferite și sunt potrivite pentru medii diferite. Temperatura culorii se măsoară în Kelvin (K) pe o scară de la "cald" la "rece": Cu cât lumina este mai "caldă", cu atât numărul de Kelvin este mai mic. Cu cât lumina este mai "rece", cu atât numărul de Kelvin este mai mare. Puteți citi mai multe despre temperatura de culoare recomandată pentru un proiect pe blogul nostru.

Pasul 7: Tipul de LED

Banda LED LumiBar-50 poate fi fabricată cu LED-urile pe care le alegeți, inclusiv cea mai recentă generație a seriei Nichia 757 LED, LED-urile 3030 Mid-power, lider în industrie. Seria 757 LED are cea mai mare eficacitate luminoasă din industrie (până la 222 lm/w) și fiabilitate (până la 100.000h durată de viață L70). Fiecare LED are un consum tipic de 0,2W la 65mA, pentru un flux luminos de până la 45 lm.

Faceți clic aici pentru a vedea gama actuală Nichia.

Tipurile speciale de LED-uri Nichia 757 includ:

• Optisolis 757 & CRI99: LED-uri cu un spectru apropiat de lumina naturală, CRI99, R9 minim 85
• Seria H6 757 & CRI90: LED-uri care ating o calitate a culorii mai bună decât LED-urile tradiționale (Ra≥90, R9≥50, R15≥85), menținând în același timp o eficacitate mai bună decât LED-urile Ra≥80.
• Seria Vitasolis 757 și CRI80: LED-urile Vitasolis emit o culoare albă naturală cu un conținut ridicat de energie albastru-verde, dovedită a stimula trezirea și susține o viață vibrantă.
• Seria HPS 757 & CRI70: LED care reproduce cu adevărat culoarea de emisie a lămpilor High Pressure Sodium (HPS), care este cel mai des utilizată pentru iluminatul rutier și iluminatul exterior în întreaga lume.
• Rs060 Hortisolis Nichia: seria Hortisolis™ de LED-uri albe de la Nichia, care se dorește a fi cele mai potrivite LED-uri pentru creșterea plantelor (se găsește la selectarea temperaturii de culoare 5000K).
• Redențiere specială a culorilor: Lumina care scoate în evidență cele mai bune produse, cum ar fi carnea (Rs020 găsită la 5000K) și alimentele proaspete (Rs030)

Nu toate temperaturile de culoare sunt disponibile pentru fiecare tip de LED sau CRI.

Alte opțiuni includ LED-uri Samsung, Seoul Semiconductor sau Cree 2835.

Fișa tehnică a benzii LED va specifica numărul de piesă al LED-ului Nichia/Samsung/Cree/Seoul Semiconductor.

Pasul 8: Modul de reglare a curentului

Componenta de reglare a curentului pentru seria de LED-uri poate fi o rezistență simplă pentru modul Best Value sau un regulator liniar pentru modul Premium. Acesta din urmă este recomandat pentru a obține durata de viață maximă a modulului LED.

Pasul 13: Domeniul de aplicare al livrării

Procesul de comandă și plata online pot fi efectuate pentru întreaga cantitate comandată (metri) sau pentru desen, design sau mostre. În funcție de alegerea dvs., domeniul de aplicare al livrării și plata vor fi:

• Cantitatea comandată (bucăți): cantitatea completă introdusă la pasul 1, inclusiv desenul, proiectarea și eșantioanele.
• Doar design și mostre: Schiță, design și 5 mostre de maximum 50 cm fiecare, pentru banda LED cu specificațiile din comandă.
• Doar desenul: Desenul benzilor LED, inclusiv:

- Desen dimensional, cu poziția LED-urilor, plăcuțe de lipit, componente de reglare a curentului, informații imprimate pe PCB.

- Rezumatul principalelor caracteristici (date tehnice ale unității de tăiere), inclusiv: dimensiuni, mod de funcționare, tensiune, curent, putere, temperatură de culoare, flux luminos, eficiență, CRI, tip de LED.

- Informații despre PCB: material de bază, straturi, cupru.

Pasul 14: Opțiuni avansate

Dacă ați realizat deja în detaliu designul modulului LED sau aveți cerințe speciale, vă recomandăm să completați detaliile relevante în secțiunea OPȚIUNI AVANSATE. Completați numai câmpurile relevante pentru dumneavoastră. De asemenea, puteți furniza aceste informații prin e-mail, în etapa de validare a proiectului.

• Numărul dvs. de piesă: Putem imprima propriul număr de piesă pe care îl completați, pe PCB-ul benzii LED, cu o lungime maximă de 10 caractere. Acesta va fi imprimat în plus față de informațiile cerute de legislația Uniunii Europene: producător, numărul de piesă al producătorului, informații tehnice relevante (cum ar fi: tensiune, curent, temperatură de culoare, flux luminos, TC), CE, ROSH, logo-ul de reciclare.
• Consumul de energie dorit pe metru (W/m): consumul de energie pe metru pentru banda LED va fi luat în considerare în timpul procesului de proiectare. Vă vom informa dacă această valoare este prea mică sau prea mare din cauza altor factori tehnici.
• Modul LED max. Lungimea rândului (m): Multe proiecte necesită ca mai multe module/stripuri LED să fie alimentate împreună într-un rând. Aceste informații pot ajuta la proiectarea corectă a PCB-ului modulului LED.

Opțiunile avansate nu ar trebui să modifice caracteristicile modulului LED și/sau valoarea comenzii.

OPȚIONAL: Încărcarea fișierelor (după efectuarea comenzii):

Încărcați fișiere: Dacă aveți cerințe de proiectare specifice pentru modulul sau banda LED personalizată, care nu modifică caracteristicile modulului LED, le puteți încărca din secțiunea de încărcare sau de pe pagina de la acest link. Fișierele acceptate sunt PDF, Gerber, fișier PCB. Acceptăm formatul Zip, Rar, maxim 10MB pentru toate fișierele. Încărcați aceste fișiere numai după ce ați finalizat comanda! Numărul comenzii și adresa dvs. de e-mail sunt obligatorii.
