Creează-ți propriile module LED color Plug & Play Nichia CSP, Fabricata in Germania, 150-600mm lungime & 5-400mm lățime

Procesul de comandă a modulului LED personalizat explicat și detalii tehnice:

Construiește-ți propriile module LED albe Plug & Play, Fabricata in Germania, cu seria Nichia Direct Mountable Chip LED și dimensiuni de la 150mm la 600mm în lungime și 5mm la 400mm în lățime, cu PCB rigid.

Pasul 1: Comanda cantității (buc)

De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 50 de metri.

Pasul 2: Dimensiunile modulului LED (lungime și lățime).

Modulul LED trebuie să aibă dimensiunile de la 150 mm la 600 mm în lungime și de la 5 mm la 400 mm în lățime. Lungimea PCB-ului rigid trebuie să fie de cel puțin 150mm. Pentru mai puțin, sunt disponibile alte formulare de comandă. Forma PCB-ului este dreptunghiulară.

Pasul 3: Câte LED-uri pe modul:

Cantitatea de LED-uri pe modul (buc) determină fluxul luminos total și aplicația. Mai jos câteva linii directoare pentru o bandă LED cu un rând de LED-uri:

Vă recomandăm ca numărul total de LED-uri care vor fi utilizate pentru a construi modulul dvs. personalizat să fie cât mai apropiat de un multiplu de 5000.

Pasul 4: Materialul și calitatea PCB-ului modulului LED

Modulul LED poate avea un PCB FR-4 sau din aluminiu. FR-4 este alegerea pentru majoritatea modelelor de module LED. Aluminiul ar trebui să fie ales în cazul modulelor LED de mare putere (>5000 lumeni pe metru) sau al temperaturilor de funcționare crescute.

Pentru fiecare material, există 3 niveluri de calitate:

• Economy PCB FR4: 1 strat PCB, 1mm grosime material PCB, 1 oz grosime cupru PCB
• Best Value PCB FR4: 2 straturi PCB, 1,6 mm grosime material PCB, 1 oz grosime cupru PCB
• Premium PCB FR4: 2 straturi PCB, 1,6 mm grosime material PCB, 1,6 oz grosime cupru PCB
• Aluminiu PCB economic: conductivitate termică 2W/mK, 1 strat PCB, grosime material PCB 1,6 mm, grosime cupru PCB 1 oz
• Cel mai bun preț PCB Aluminiu: 3W/mK conductivitate termică, 1 strat PCB, 1,6 mm grosime material PCB, 1 oz grosime cupru PCB
• PCB Premium Aluminiu: 5W/mK conductivitate termică, 1 strat PCB, 1,6 mm grosime material PCB, 1 oz grosime cupru PCB

PCB are următoarele caracteristici standard: Mască de lipit albă, ecran de mătase negru. HAL finisare de suprafață fără plumb. Distanța minimă între urme: 0,2 mm. Dimensiunea minimă a găurii: 0,3 mm (aluminiu 1,5 mm). Distanța minimă între componente: 0,5 mm. Distanța minimă între margini: 0,5 mm

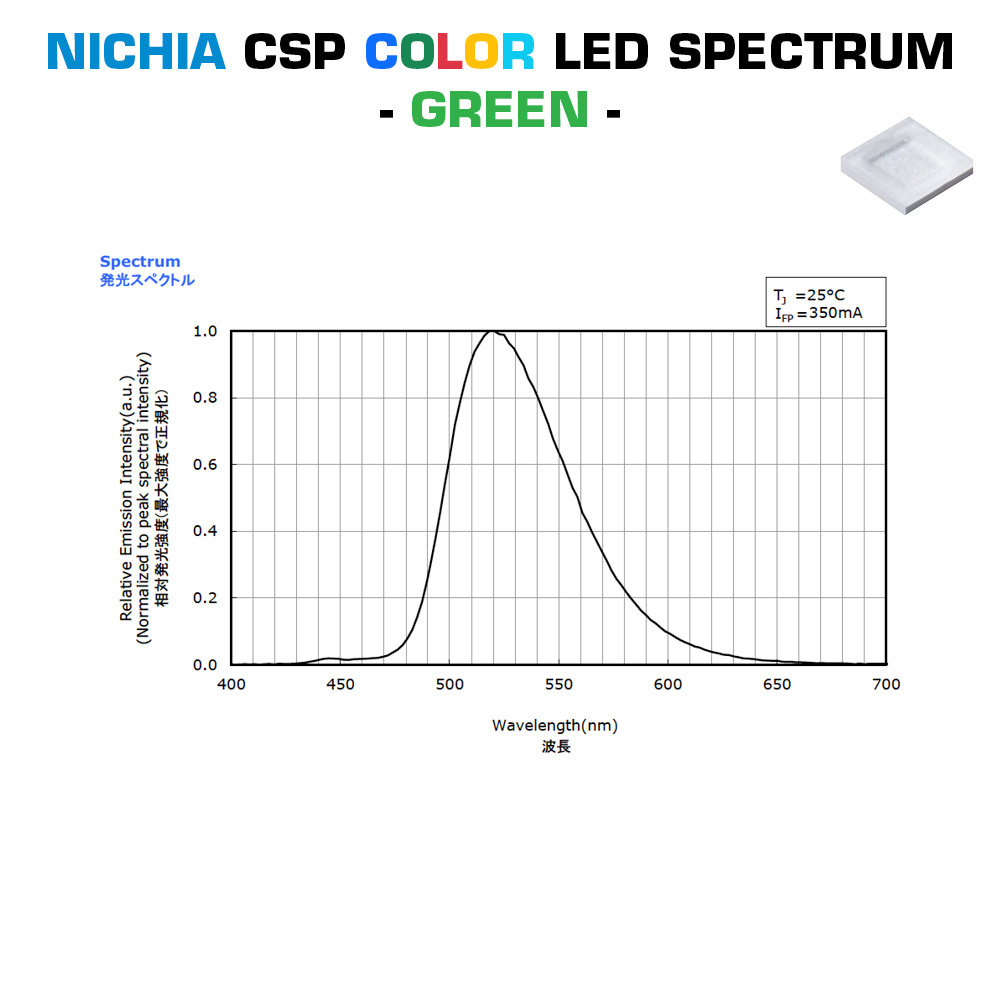

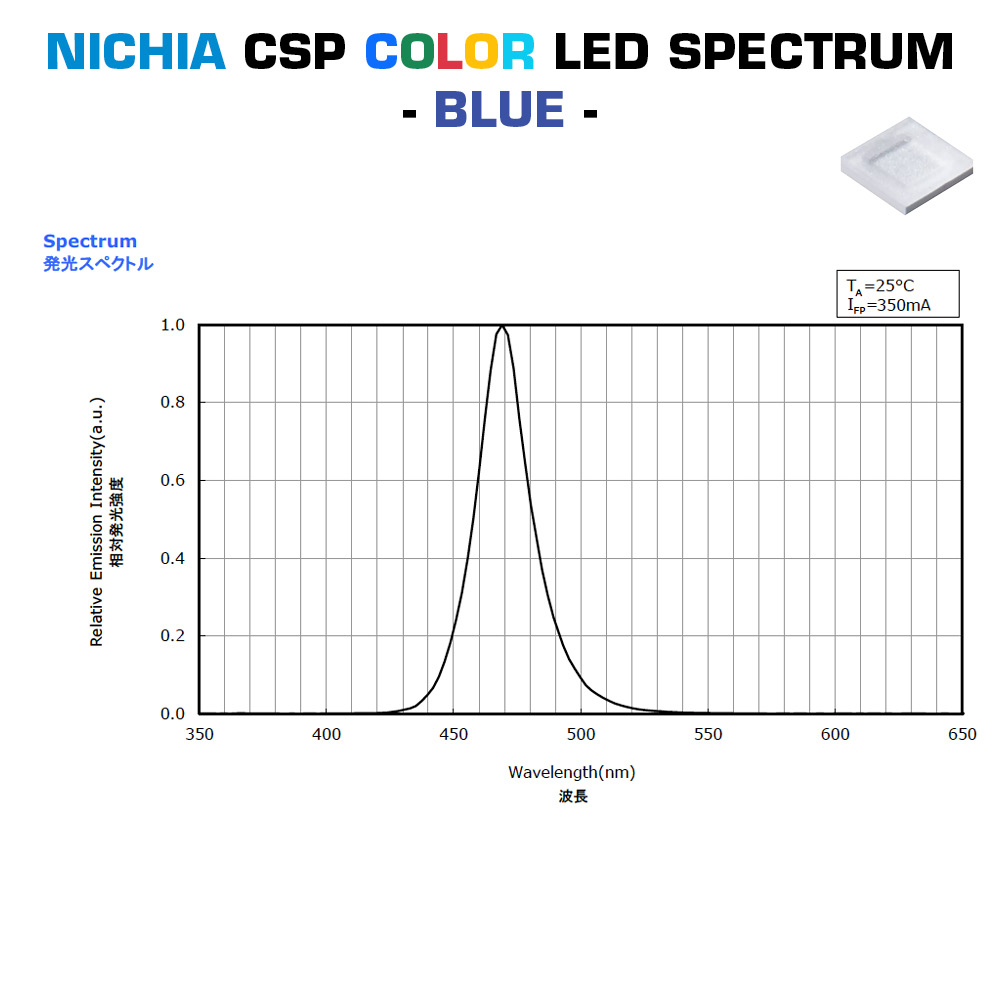

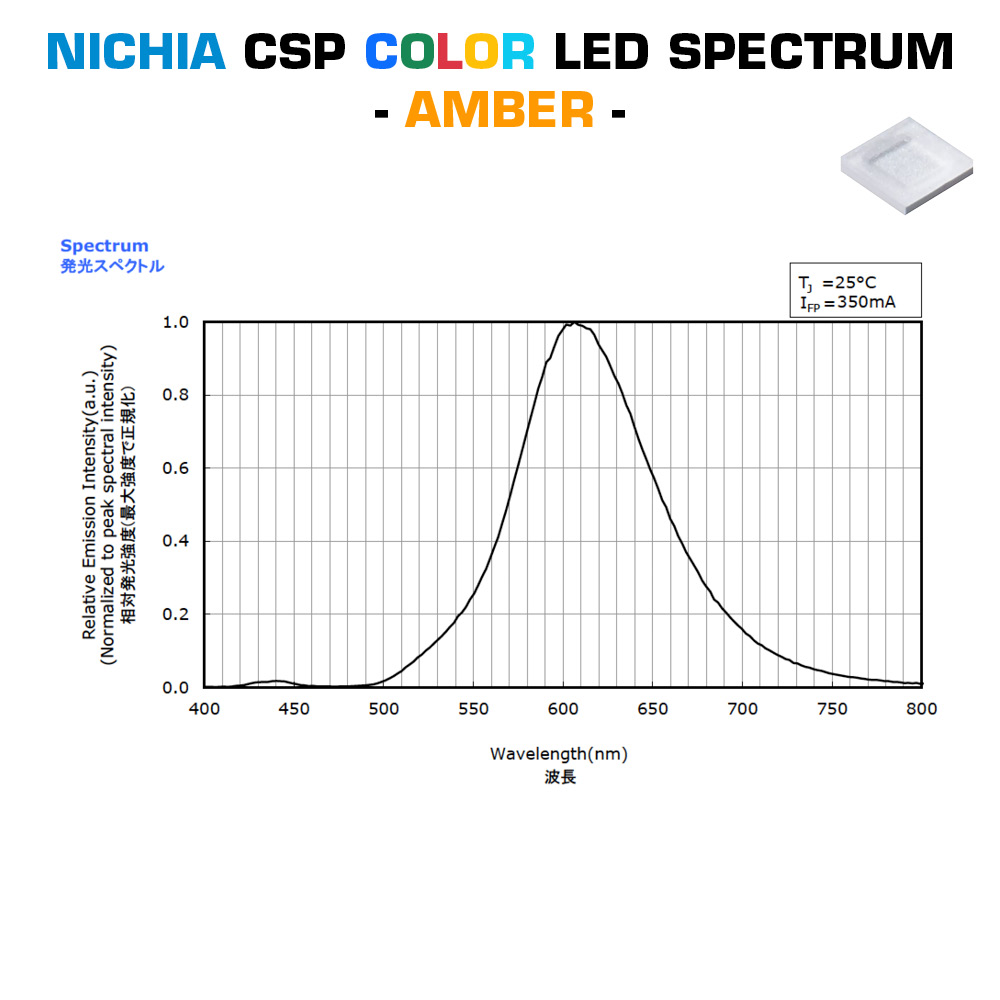

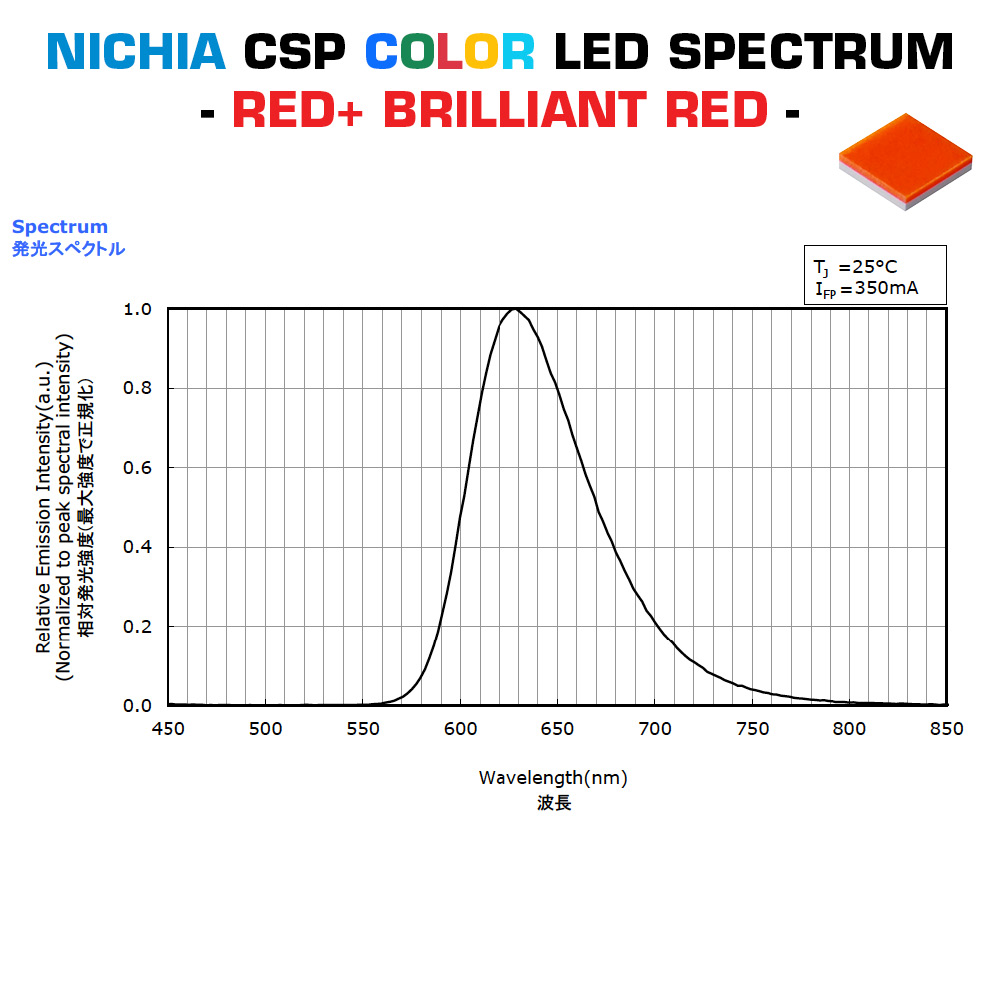

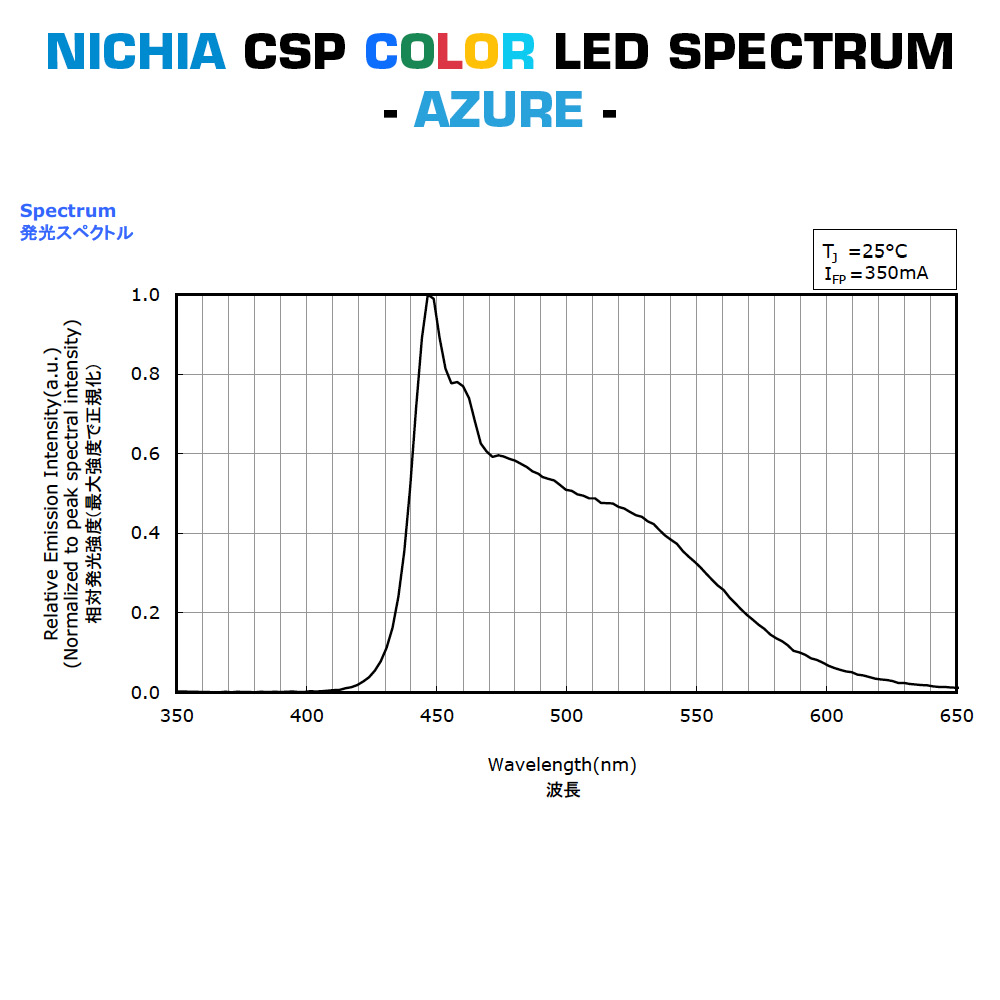

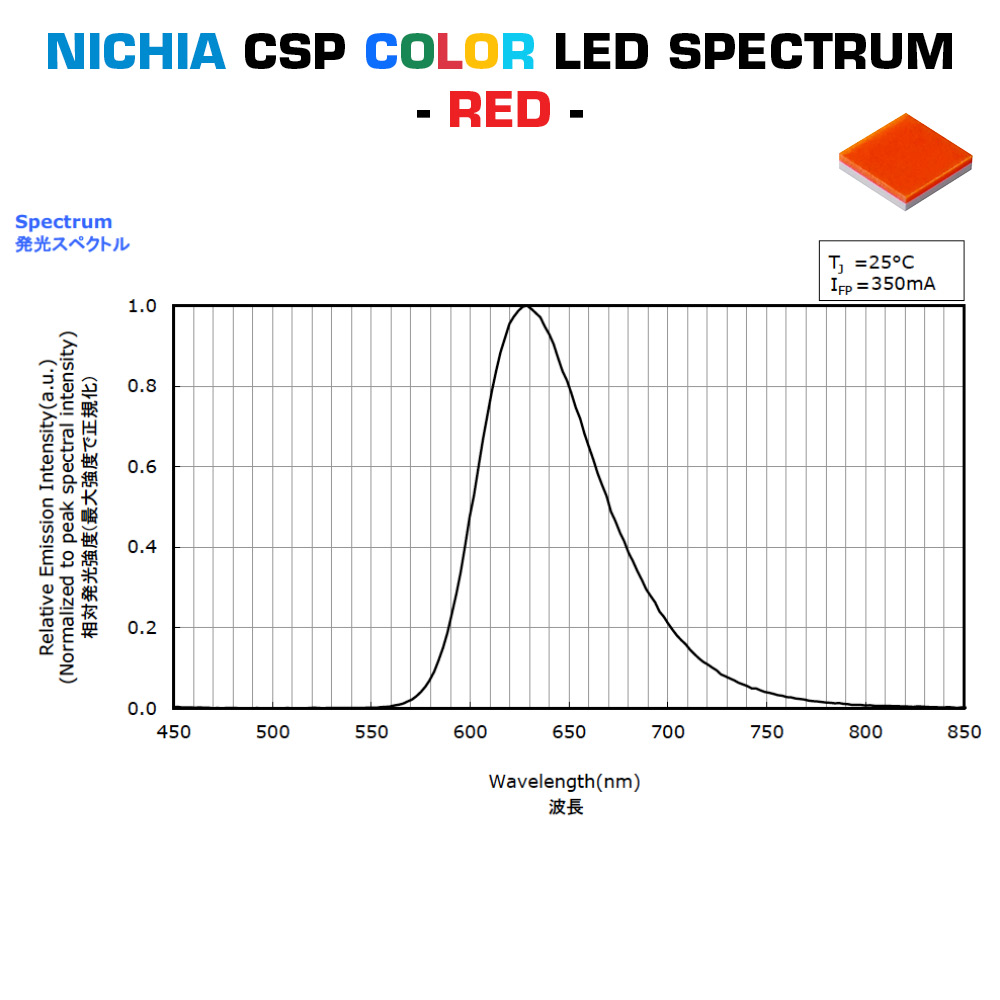

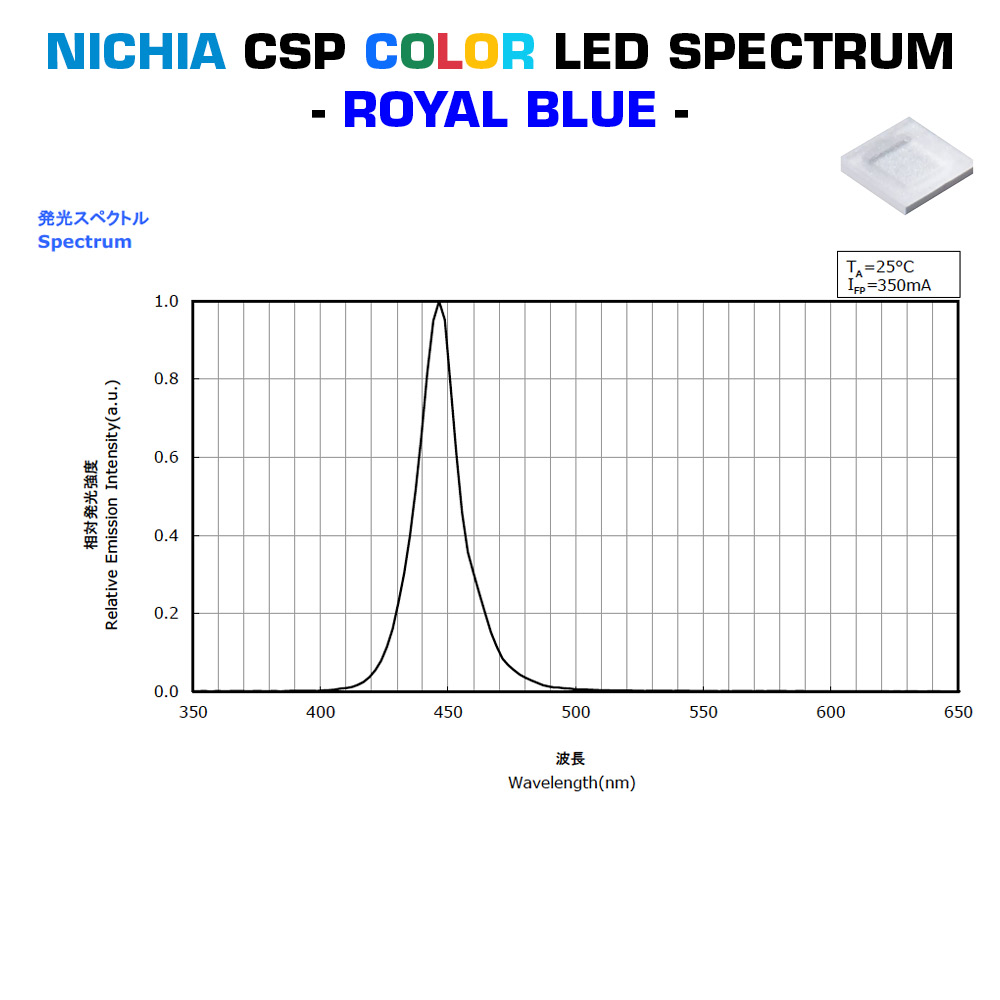

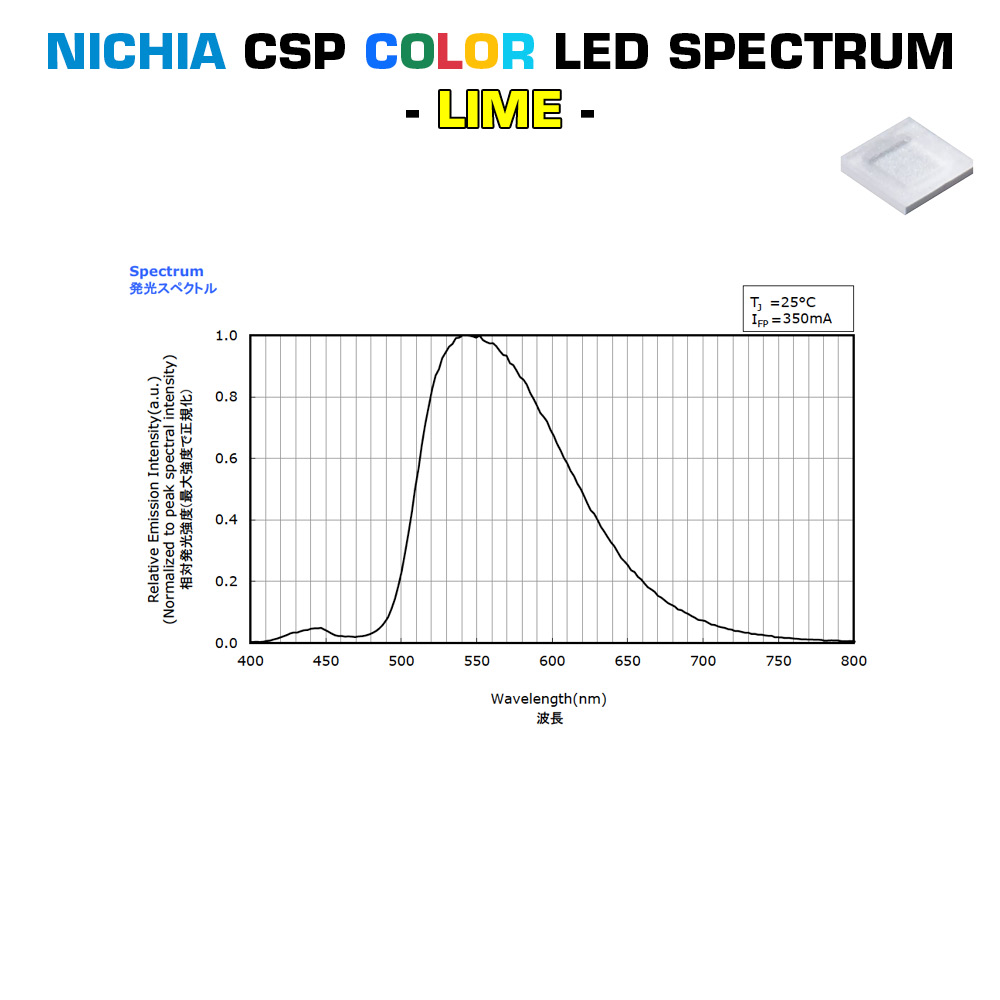

Pasul 5: Culoarea LED-urilor

Culorile diferite creează efecte vizuale diferite și sunt potrivite pentru medii diferite.

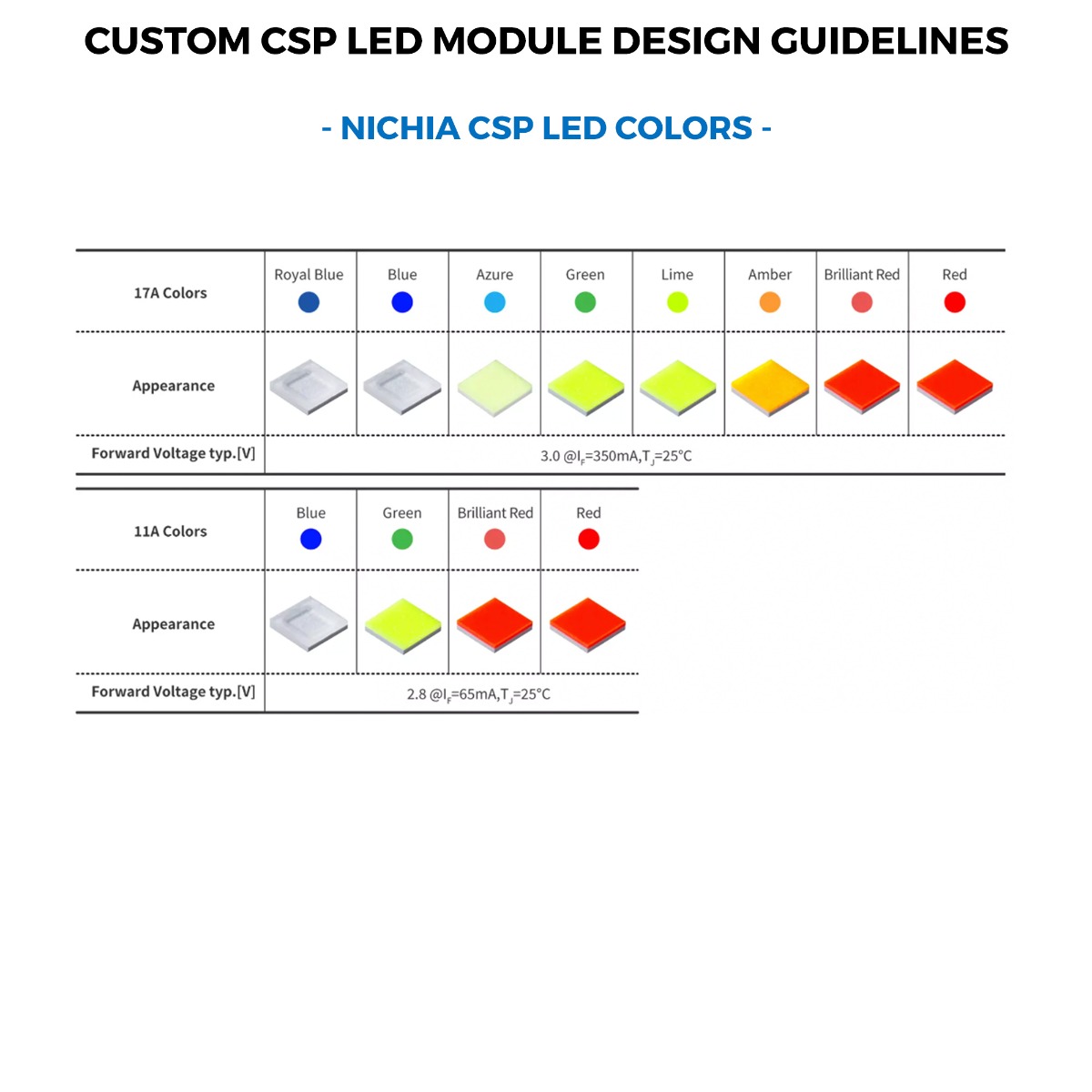

Pasul 6: Culoarea și tipul LED-urilor Nichia CSP

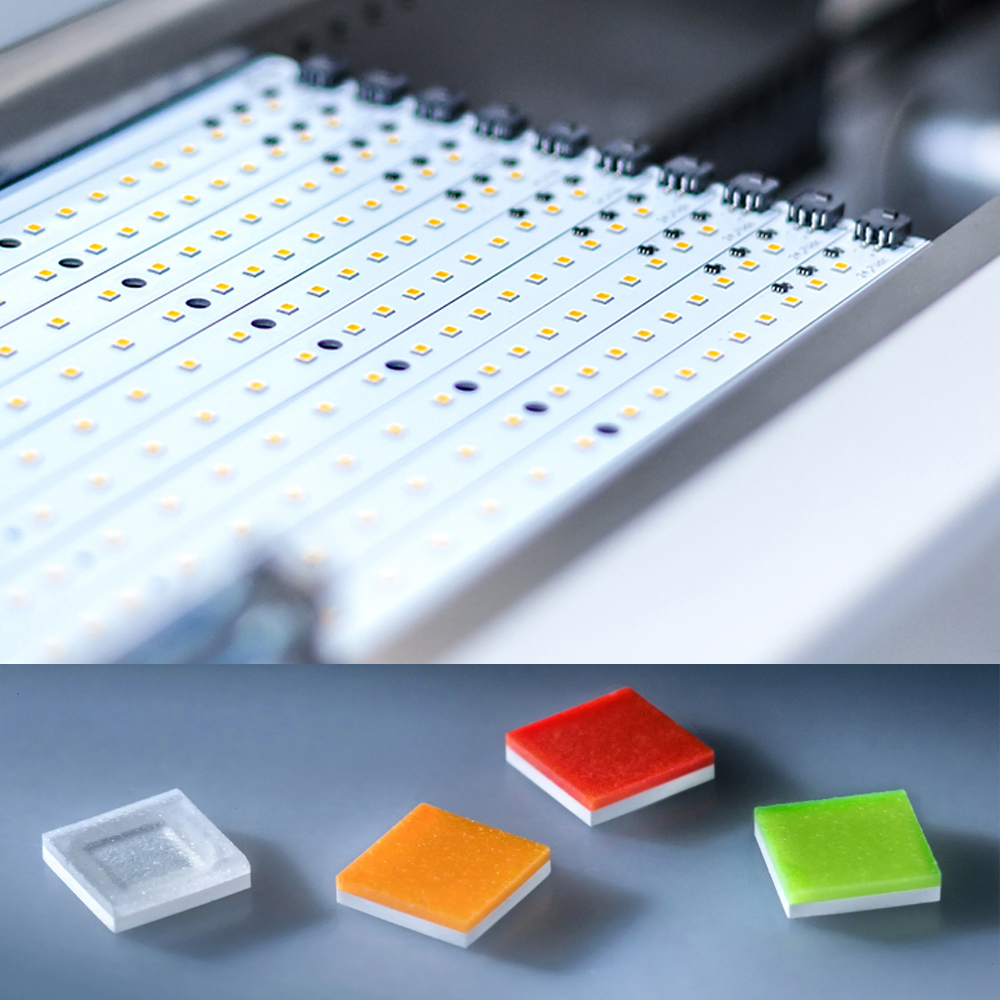

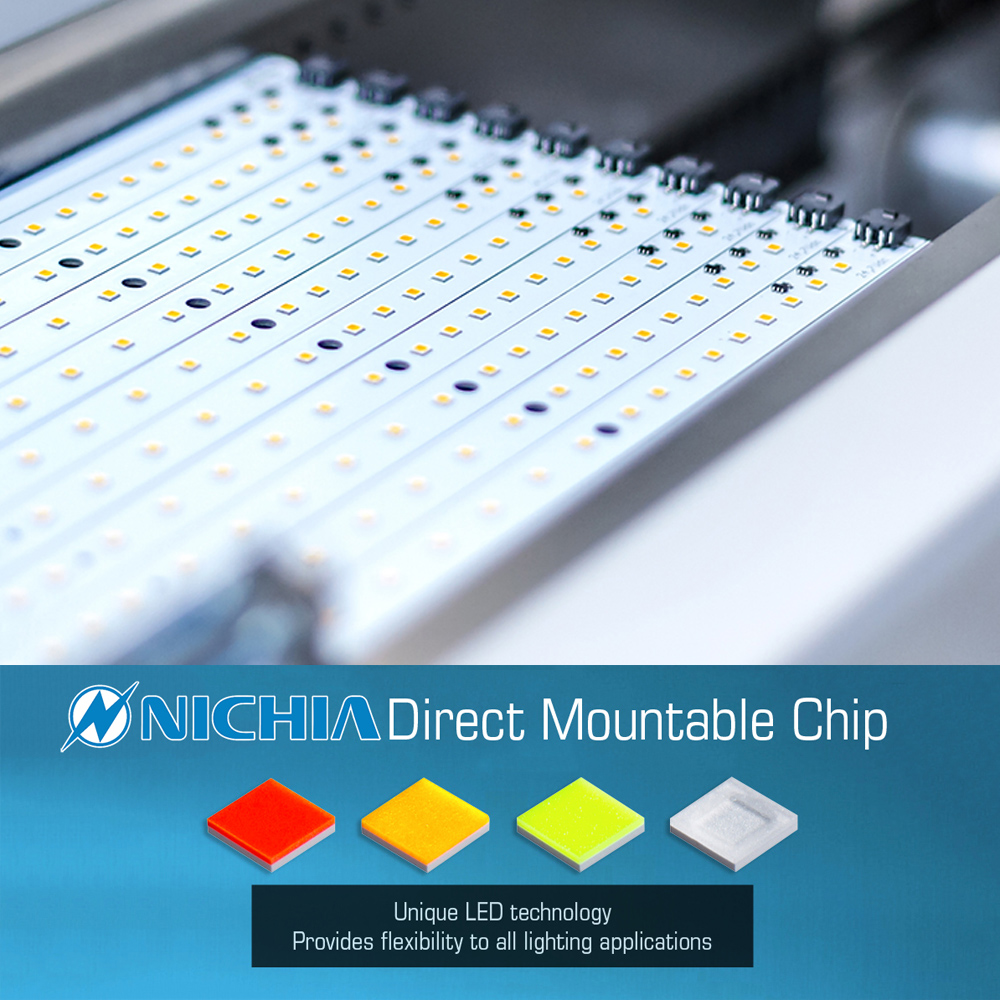

Modulul va fi construit cu seria de LED-uri Nichia E11 / E17 de ultimă generație, LED-urile CSP (flip-chip, cip direct montabil) de top din industrie.

Faceți clic aici pentru a vedea gama actuală Nichia.

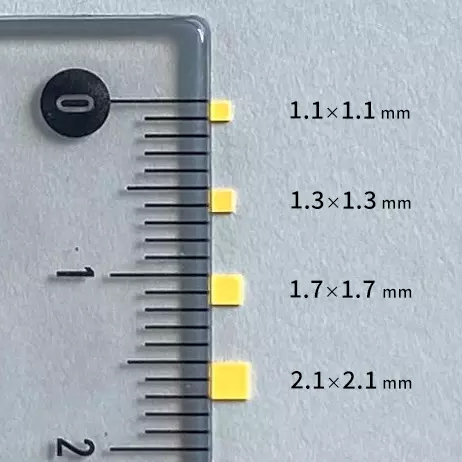

Tipurile de LED-uri Nichia includ:

• NxxxE11A-V1: LED-uri CSP 1.1×1.1mm
• NxxxE17A-V1: LED-uri CSP de 1,7×1,7 mm

Nu toate culorile sunt disponibile pentru fiecare tip de LED. Fișa tehnică va specifica numărul de piesă al LED-urilor Nichia.

Pasul 7: Modul de acționare a modulului LED și modul de reglare a curentului

Pentru a alimenta un modul LED este necesară o sursă de alimentare externă, care se va asigura că acesta primește curentul și tensiunea recomandate. Fără aceasta, curentul din LED-uri va crește exponențial cu tensiunea aplicată, deoarece o schimbare mică a tensiunii duce la o schimbare mare a curentului, până când este atins curentul maxim și modulul se arde.

Sursa de alimentare externă poate fi o sursă de alimentare cu tensiune constantă de 12/24/48VDC sau un driver LED cu curent constant de 175-1400mA.

• Sursă de alimentare cu tensiune constantă 12/24/48VDC

Puteți alege ca modulul LED să fie construit cu un mod de reglare a curentului, astfel încât să poată funcționa cu transformatoare de tensiune constantă pentru 12VDC, 24VDC sau 48VDC. În acest scop, LED-urile vor fi plasate în serie, cu componenta de reglare a curentului după fiecare grup:

• 12VDC (3 LED-uri în serie + componentă de reglare a curentului)
• 24VDC (7 LED-uri în serie + componentă de reglare a curentului)
• 48VDC (15 LED-uri în serie + componentă de reglare a curentului)

Componenta de reglare a curentului poate fi o rezistență simplă pentru modul Best Value sau un regulator liniar pentru modul Premium. Acesta din urmă este recomandat pentru a obține durata de viață maximă a modulului de LED-uri.

Pentru oricare dintre opțiunile de mai sus, numărul total de LED-uri de pe modul trebuie să fie divizibil cu numărul de LED-uri în serie. De exemplu, pentru 24VDC, puteți avea un modul LED de 500 mm cu 35 de LED-uri, dar nu cu 30 de LED-uri. Vă vom ajusta comanda dacă nu este cazul.

• Drivere LED cu curent constant 175-1400mA.

Modulul LED poate fi construit pentru a funcționa la o valoare standard de curent constant, cu opțiuni în intervalul 175mA la 1400mA. Puteți alege una dintre valorile recomandate, deoarece sunt disponibile multe opțiuni de driver pentru acestea. Alternativ, puteți lăsa la recomandarea noastră.

În toate cazurile, vom recomanda și vom putea furniza, de asemenea, driverele sau transformatoarele LED pentru proiectul dumneavoastră.

Pentru un proiect cu cantități mari de module/stripuri LED conectate în rânduri lungi, proiectarea unui circuit cu tensiune constantă de 24 VDC este cea mai bună soluție. Pentru proiectele care necesită transformatoare individuale pentru rânduri scurte de module LED, proiectarea cu curent constant este cea mai bună opțiune, cu cât rândurile sunt mai scurte. În general, pentru 2 metri sau mai puțin per transformator, un design LED cu curent constant este cea mai bună alegere.

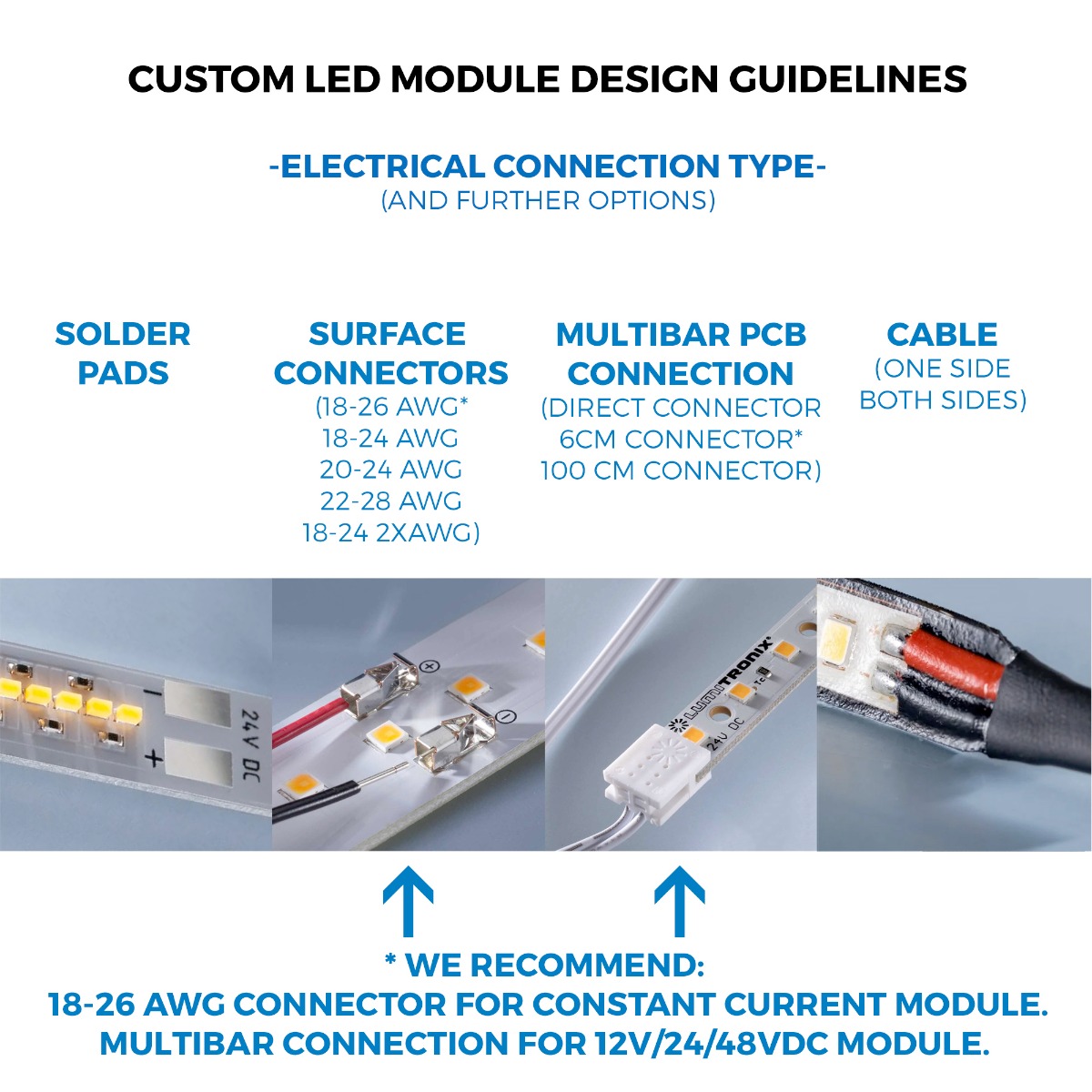

Pasul 8: Tipul de conexiune electrică

• Plăcuțe de lipit: modulul LED va avea 2 perechi de plăcuțe de lipit la fiecare capăt, pentru conexiunea + / -. Pentru modulele LED cu unitate de tăiere, cele 2 perechi vor fi prezente la fiecare capăt al unității de tăiere.

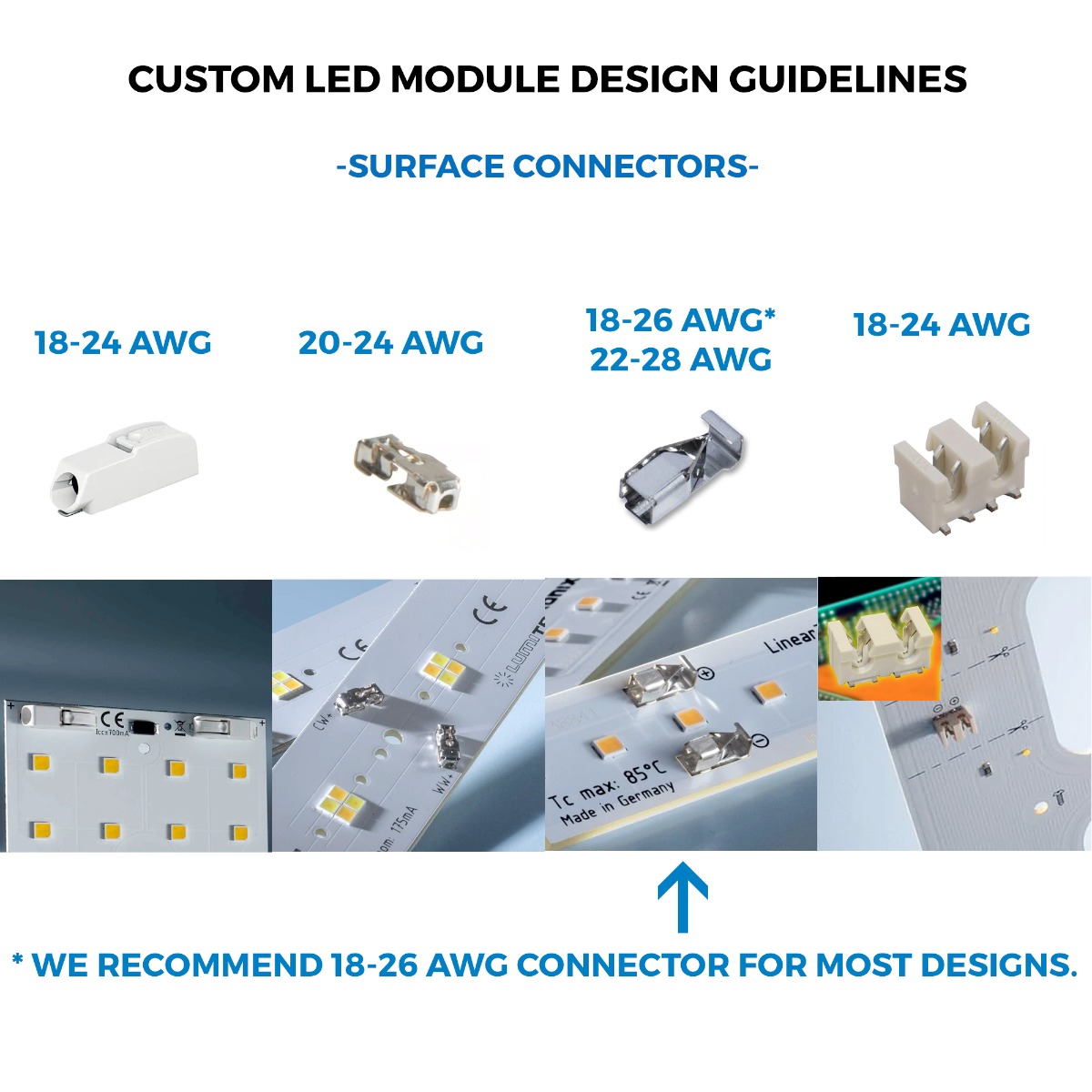

• Conexiune de suprafață: modulul LED va avea 2 perechi de conectori Plug-in la fiecare capăt, pentru conexiune + / -. Pentru modulele LED cu unitate de tăiere, celelalte puncte de conectare vor fi plăcuțe de lipit. Sunt disponibile patru tipuri de conectori de suprafață, fiecare fiind capabil să acomodeze o gamă diferită de diametre ale firelor (AWG). AWG este măsura standard din SUA pentru diametrul conductorilor electrici. Conectorii Plug-in permit conectarea cablului fără a utiliza un fier de lipit.
• Conexiune PCB multibară: Modulul LED va avea plăcuțe de conectare compatibile cu sistemul nostru de conectare MultiBar Plug & Play care facilitează conectarea modulelor LED în benzi luminoase lungi fără a fi nevoie de lipire. Sunt disponibile multe tipuri de conectori MultiBar. Puteți comanda cele mai populare tipuri împreună cu modulul LED personalizat la preț special (Multibar Connector Type), sau ulterior la prețul nostru standard. Pentru modulele LED cu unitate de tăiere, sistemul de conectare MultiBar va funcționa și cu fiecare unitate de tăiere.
• Conexiune prin cablu: Modulul LED poate fi construit cu un fir +/- la unul sau la ambele capete, cu lungimea specificată de dumneavoastră. Recomandăm maximum 500mm pentru a evita căderile de tensiune.

Pasul 10: Opțiuni avansate

Dacă ați realizat deja în detaliu designul modulului LED sau aveți cerințe speciale, atunci vă recomandăm să completați detaliile relevante în secțiunea OPȚIUNI AVANSATE. Completați numai câmpurile relevante pentru dumneavoastră. De asemenea, puteți furniza aceste informații prin e-mail, în etapa de validare a proiectului.

• Numărul dvs. de piesă: Putem imprima propriul număr de piesă pe care îl completați, pe PCB-ul benzii LED, cu o lungime maximă de 10 caractere. Acesta va fi imprimat în plus față de informațiile cerute de legislația Uniunii Europene: producător, numărul de piesă al producătorului, informații tehnice relevante (cum ar fi tensiunea, curentul, temperatura de culoare, fluxul luminos, TC), logo-ul CE, ROSH, Recycling.
• Unitate de tăiere: Vă putem construi modulul sau banda LED cu opțiunea de a fi tăiat la dimensiune, dar numai în punctele desemnate pe bandă. Distanța, este cunoscută ca unitate de tăiere.
• Pasul LED-urilor: distanța dintre punctele centrale ale fiecărui LED în mm.
• Câte LED-uri pe rând: pentru modulele LED cu mai mult de un rând.
• Pasulrândului de LED-uri: pentru modulele LED cu mai mult de un rând, pasul rândului de LED-uri este distanța dintre punctul central al fiecărui rând de LED-uri, în mm.
• Lungimea maximă a rândului de module LED (m): Multe proiecte necesită ca mai multe module/stripi LED să fie alimentate împreună într-un rând. Aceste informații pot ajuta la proiectarea corectă a PCB-ului modulului LED.

Opțiunile avansate nu ar trebui să modifice caracteristicile modulului LED și/sau valoarea comenzii.

Pasul 11: Domeniul de aplicare al livrării

Procesul de comandă și plata online pot fi efectuate pentru întreaga cantitate comandată (bucăți) sau pentru desen, design sau mostre. În funcție de alegerea dvs., domeniul de aplicare al livrării și plata vor fi:

• Cantitatea comandată (buc): cantitatea totală introdusă la pasul 1, inclusiv desenul, proiectul și eșantioanele.
• Numai design și mostre: Schiță, design și 5 mostre de maximum 50 cm fiecare, pentru banda/modulul LED cu specificațiile din comandă.
• Doar desenul: Desenul benzilor LED, inclusiv:

- Desen dimensional, cu poziția LED-urilor, plăcuțe de lipit, componente de reglare a curentului, informații imprimate pe PCB.

- Rezumatul principalelor caracteristici (date tehnice ale unității de tăiere), inclusiv: dimensiuni, mod de funcționare, tensiune, curent, putere, temperatură de culoare, flux luminos, eficiență, CRI, tip de LED.

- Informații despre PCB: material de bază, straturi, cupru.

OPȚIONAL: Încărcare fișiere (după efectuarea comenzii):

Încărcați fișiere: Dacă aveți cerințe de proiectare specifice pentru modulul sau banda LED personalizată, care nu modifică caracteristicile modulului LED, le puteți încărca din secțiunea de încărcare sau de pe pagina de la acest link. Fișierele acceptate sunt PDF, Gerber, fișier PCB. Acceptăm formatul Zip, Rar, maxim 10MB pentru toate fișierele. Încărcați aceste fișiere numai după ce ați finalizat comanda! Numărul comenzii și adresa dvs. de e-mail sunt obligatorii.
