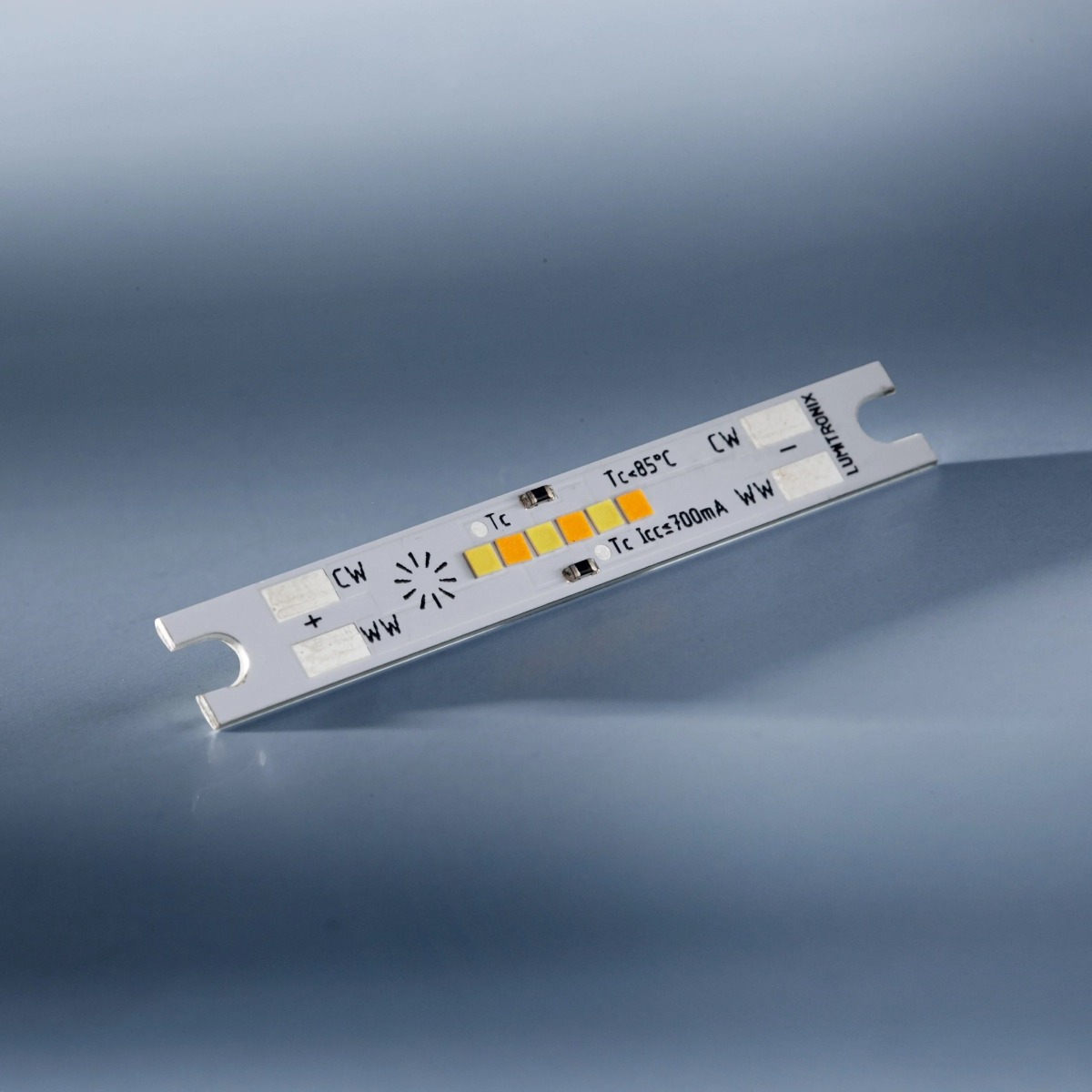

SmartArray-L6-TW Modul LED Nichia CSP configurabil cu 2 canale, TW Dynasolis Two Color 6 LED-uri 50x7mmFabricat in Germania (până la 675lm)
Utilizați acest formular specializat pentru a comanda modulul dvs. personalizat SmartArray-L6-TW Multicolor cu 2 canale LED.
- Valoare recomandată pentru comandă minimă: 20.000,00 RON + TVA
- Mai multe detalii mai jos
- Se aplică termeni și condiții
- Informațiile cu * este necesară.
Construiește-ți propriul modul SmartArray-L6-TW cu 2 canale cu LED-uri Nichia
- SmartArray-L6-TW este echipat cu 6 x LED-uri Nichia CSP E17A de mare putere din Japonia, cu cea mai mare performanță de pe piață
- Modul LED compact de 50x7mm
- Configurație cu 2 canale, cu 3 LED-uri pe canal
- Opțiuni de LED-uri de culoare: Azure (Dynasolis), albastru, albastru regal, verde, lime, chihlimbar, roșu, roșu+
- Opțiuni CRI LED alb: 80, 90, 90+
- Opțiuni de temperatură a culorii: 1800K până la 7800K
- Opțiuni speciale pentru tehnologia Nichia: Horticultură (la 5000K)
- Design cu curent constant (300-700mA)
Construiește-ți propriul modul SmartArray L6 TW 2-Channel Nichia LED: Soluție compactă de iluminat de înaltă performanță
Modul LED puternic și versatil pentru aplicații dinamice
Modulul LED SmartArray L6 TW este o soluție de iluminat de înaltă performanță care oferă luminozitate și versatilitate excepționale într-o formă compactă. Echipat cu douăsprezece LED-uri de înaltă calitate din seria Nichia E17A, acest modul oferă o lumină strălucitoare, de calitatea luminii de zi, ceea ce îl face ideal pentru utilizarea în birouri, spitale, școli și diverse alte medii.
Design compact pentru o integrare ușoară
Cu factorul său de formă subțire și dimensiunile minime de 50 mm × 7 mm, SmartArray L6 este ușor de integrat în orice design de corp de iluminat - fie că este vorba de o instalație de design sau de o lampă industrială de înaltă performanță. Dimensiunile sale compacte permit înlocuirea fără probleme a modulelor COB (Chip-on-Board) tradiționale, oferind performanțe îmbunătățite fără a crește dimensiunile.
LED-uri Nichia de înaltă calitate pentru o calitate superioară a luminii
Dezvoltate și produse în Germania, modulele SmartArray L6 sunt echipate cu LED-uri Nichia de înaltă calitate, cunoscute pentru fiabilitatea și performanța lor excepționale. Modulul oferă o lumină deosebit de naturală, cu o valoare a indicelui de redare a culorilor (CRI) de până la 9080, asigurând o reprezentare exactă a culorilor și un mediu de iluminare plăcut. Modulele LED SmartArray L6 dispun, de asemenea, de tehnologia Tunable White, care permite reglarea temperaturii de culoare pentru a crea spectrul de lumină perfect pentru spațiile de locuit și de lucru.
Specificații ale modulului LED SmartArray L6 TW
- LED-uri utilizate: E17A-V1 LED-uri Nichia cu cip montabil direct
- Putere luminoasă: Până la 675 lumeni
- Curent de funcționare: 700-1400 mA curent constant
- Tensiune: 5.8-6 V
- Consum de energie: 4-8 W
- Dimensiuni: 50 mm × 7 mm × 1,1 mm
- Eficiență: Eficiență ridicată cu ieșire uniformă și omogenă a luminii
- Durată de viață: Peste 100.000 de ore
Ce este cipul montabil direct?
Direct Mountable Chip (DMC) este un LED la scară de cip dezvoltat prin tehnologia avansată și expertiza Nichia în fosfor și LED. Făcând dimensiunea pachetului de LED-uri egală cu suprafața de emisie a luminii, DMC realizează cea mai mare clasă de densitate a fluxului luminos într-un spațiu limitat în corpurile de iluminat.
Caracteristicile principale ale cipului direct montabil:
- Opțiuni de mărime: Disponibil în patru dimensiuni:
- 1,1 mm × 1,1 mm
- 1,3 mm × 1,3 mm
- 1,7 mm × 1,7 mm
- 2,1 mm × 2,1 mm
- Temperaturi de culoare: Variind de la 1800 K la 6500 K
- Opțiuni CRI: De la R70 (Ra ≥ 70) la R9080 (Ra ≥ 90, R9 ≥ 80)
- Seria Color: Oferă o varietate de culori discrete în două opțiuni de dimensiune:
- 1,1 mm × 1,1 mm în patru culori
- 1,7 mm × 1,7 mm în opt culori
- Tensiune directă uniformă: Simplifică proiectarea instalațiilor și controlul electric
Beneficiile cipului cu montaj direct:
- Densitate ridicată a fluxului luminos: Permite proiectarea de corpuri compacte fără a compromite luminozitatea
- Opțiuni versatile de putere de ieșire: Suportă diverse aplicații în diferite industrii
- Amestecare optimă a culorilor: Dimensiunea compactă a emisiei de lumină permite o amestecare superioară a culorilor, facilitând corpurile de iluminat reglabile și multicolore
- Control electric simplificat: Tensiunea directă uniformă pentru toate culorile facilitează proiectarea sistemelor electrice
Ideal pentru o gamă largă de aplicații
Aceste caracteristici fac din modulul LED SmartArray L6 TW alegerea ideală pentru construirea de lumini strălucitoare, compacte, potrivite pentru:
- Corpuri de iluminat pentru birouri
- Iluminatul spitalelor
- Sisteme de iluminat pentru școli
- Iluminat arhitectural și decorativ
- Iluminat pentru magazine și vitrine
Calitate și fiabilitate Fabricata in Germania
Fabricat în Germania și având o durată de viață de peste 100.000 de ore, modulul LED SmartArray este un produs fiabil și profesional conceput pentru utilizare pe termen lung. Construcția sa robustă și componentele de înaltă calitate asigură performanțe constante chiar și în medii solicitante.
Soluții LED personalizate: Excelență în materie de iluminare personalizată
Nu vă mulțumiți cu soluții LED generice atunci când serviciul nostru de personalizare se poate potrivi exact nevoilor dvs. unice, evitând compromisurile asociate cu produsele de pe raft. Cu peste 20 de ani de experiență în industrie, fabricăm în Germania soluții LED inovatoare, de înaltă calitate și de înaltă performanță, adaptate specificațiilor dumneavoastră.
Începeți proiectul dvs. personalizat cu LED-uri
Sunteți gata să vă transformați viziunea în realitate cu modulul LED perfect? Comandați acum și lăsați-ne să vă iluminăm calea către inovație, asigurându-ne că proiectul dvs. strălucește mai mult ca niciodată.
Procesul de comandă a modulului LED personalizat SmartArray-L6-TW explicat și detalii tehnice:
Construiește-ți propriul modul LED SmartArray-L6-TW, Fabricata in Germania, cu seria de LED-uri Nichia CSP.
Pasul 1: Comanda cantității (buc)
De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 1000 buc.
Pasul 2: Culoarea LED-urilor pentru fiecare canal
Pentru fiecare dintre cele două canale, culoarea LED-ului poate fi selectată. Pe baza alegerii, vor apărea opțiuni suplimentare.
Pasul 2: Culoarea LED-urilor Nichia CSP pentru fiecare canal ( opțional, în funcție de alegere)
Pentru selectarea culorii LED, modulul
va fi construit cu seria de LED-uri Nichia E17 de ultimă generație, cele mai performante LED-uri CSP (flip-chip, cip direct montabil) din industrie.
Faceți clic aici pentru a vedea gama actuală Nichia.
Tipurile de LED-uri Nichia includ:
| LED Nichia | Culoare | I F (mA) | V F Tip(V) | Lumini |
| NCSAE17A-V1 | Chihlimbar | 350 | 2.95 | 131 |
| NCSBE17A | Albastru | 350 | 3 | 42 |
| NCSCE17A | Albastru regal | 350 | 3 | 18 |
| NCSEE17A-V1 | Azur | 350 | 2.95 | 137 |
| NCSGE17A-V1 | Verde | 350 | 2.95 | 221 |
| NCSGE17A-V1 | Var | 350 | 2.95 | 225 |
| NCSGE17A | Var | 350 | 3 | 212 |
| NCSRE17A-V1 | Roșu strălucitor | 350 | 2.95 | 60 |
| NCSRE17A-V1 | Roșu | 350 | 2.95 | 32 |
- NxxxE17A-V1: LED-uri CSP de 1,7×1,7 mm
Nu toate culorile sunt disponibile pentru fiecare tip de LED. Fișa tehnică va specifica numărul de piesă al LED-urilor Nichia.
Pasul 3: Temperatura de culoare a LED-urilor albe pentru fiecare canal (opțional, depinde de alegere)
Modulul poate avea LED-uri albe pentru unul, două, trei, patru canale sau niciunul. Temperaturile de culoare diferite creează efecte vizuale diferite și sunt adecvate pentru medii diferite. Temperatura culorii se măsoară în Kelvin (K) pe o scară de la "cald" la "rece": Cu cât lumina este mai "caldă", cu atât numărul de Kelvin este mai mic. Cu cât lumina este mai "rece", cu atât numărul de Kelvin este mai mare. Puteți citi mai multe despre temperatura de culoare recomandată pentru un proiect pe blogul nostru.
Pasul 4: Nichia CSP LED CRI și tipul special pentru fiecare canal ( opțional, depinde de alegere)
Modulul va fi construit cu cea mai recentă generație a seriei de LED-uri Nichia E17A, liderul industriei de LED-uri cu cip direct montabil (flip-chip, CSP). Seria de LED-uri Nichia are cea mai mare eficacitate luminoasă din industrie (până la 185 lm/w) și fiabilitate (până la 100.000h durată de viață L70).
Faceți clic aici pentru a vedea gama actuală Nichia.
Tipurile de LED-uri Nichia includ:
- NCSWE17A-V1: LED-uri CSP de 1,7×1,7 mm
- Rs060 Hortisolis: un LED 5000K care încorporează toată lumina necesară pentru creșterea plantelor într-un singur pachet prin elaborarea unei combinații de fosfori, făcând posibilă creșterea eficienței producției pe suprafață a fermei artificiale.
Nu toate temperaturile de culoare sunt disponibile pentru fiecare tip de LED sau CRI. Fișa tehnică va specifica numărul de piesă Nichia LED.
Pasul 6: Domeniul de aplicare al livrării
Procesul de comandă și plata online pot fi efectuate pentru întreaga cantitate comandată (bucăți) sau pentru desen, design sau mostre. În funcție de alegerea dvs., domeniul de aplicare al livrării și plata vor fi:
- Cantitatea comandată (buc): cantitatea totală introdusă la pasul 1, inclusiv desenul, proiectul și eșantioanele.
- Doar design și mostre: Design, fișă tehnică și 5 mostre ale modulului LED cu specificațiile din comandă.
Fișa tehnică va include:
- Desen dimensional, cu poziția LED-urilor, plăcuțe de lipit, componente de reglare a curentului, informații imprimate pe PCB.
- Rezumatul caracteristicilor principale (datele tehnice ale unității de tăiere), inclusiv dimensiunile, modul de funcționare, tensiunea, curentul, puterea, temperatura de culoare, fluxul luminos, eficiența, CRI, tipul de LED.
- Informații despre PCB: material de bază, straturi, cupru.
Specificații tehniceSmartArray L6 TW:
- 6 x LED-uri Nichia CSP per modul la 1-2W fiecare
- Dimensiuni (LxAxD): 50 x 7 x 1,55 mm
- Curent constant cu control pe 2 canale, cu + / - pentru fiecare culoare
- 700-1400mA pe canal pentru 8-9V
- Luminozitate ridicată pentru fiecare canal, până la 675lm pentru CRI80 la 5000K
- 100.000h durată de viață
- Opțiuni LED de culoare: Azure (Dynasolis), albastru, albastru regal, verde, lime, chihlimbar, roșu, roșu Brilian (Red +)
- Opțiuni LED alb CRI: 80, 9050, 9080
- Opțiuni de temperatură a culorii: 1800K până la 6500K
- Opțiuni speciale pentru tehnologia Nichia: Horticultură (la 5000K), Dynasolis (Azure+Warm White)
- Putere nominală de până la 4W pe canal
- Optimizat pentru aplicații de birou, industriale sau comerciale
- Garanție de 5 ani
- Elipsă MacAdam în 3 trepte
- Reglabil
- Fabricata in Germania
- LED-uri fabricate în Japonia
- CE, ROSH, REACH
Aplicații pentru modulele LED SmartArray:
- Înlocuire pentru modulele chip-on-board
- Ideal pentru producătorii de corpuri de iluminat și aplicații industriale
| Cod Produs | smartarray_l6_tw |
|---|---|
| Lumina Reglabila | Nuanta de Alb Ajustabila, Intensitate reglabila, Culoare reglabila |
| Unghi de iluminare | 120° |
| Garantie Comerciala (luni) | 60 |
| Gama de Produs | Smart Array Nichia LED |
| Tip Banda | Rigida |
| Producator | Lumistrips |
Termeni și condiții pentru comanda de module LED personalizate
Când comanda dvs. este confirmată, vom produce banda sau modulul LED personalizat la fabrica noastră din Germania, pe baza specificațiilor furnizate de dvs. Plata este necesară pentru confirmarea comenzii. Comenzile cu plăți online reușite sunt considerate confirmate.
Iată cum arată calendarul odată ce vă confirmăm comanda:
- Validarea designului: vom verifica detaliile comenzii dvs. și informațiile furnizate suplimentar (transmise pe email), în termen de 5 zile lucrătoare.
- Proiect de design: Veți vedea primul desen al benzii sau modulului dvs. LED personalizat în termen de 2 săptămâni.
- Fișa tehnică: După ce desenul primește aprobarea dvs., vom crea pentru dvs. fișa tehnică a benzii LED personalizate, în termen de 2-4 săptămâni.
- Eșantioane: Puteți solicita să primiți mostre, atunci când comandați sau primiți fișa tehnică. Această opțiune are un cost suplimentar și se adaugă la timpul total de livrare al comenzii dumneavoastră. Detaliile vor fi furnizate în momentul în care primim solicitarea dumneavoastră.
- Producție în serie: După ce aprobați fișa tehnică și/sau mostrele, vom începe producția completă, care va dura 6-10 săptămâni.
Cu noi, investiția dvs. în tehnologia LED personalizată este transparentă, cu pași clari și termene previzibile.
Modificări ale comenzii personalizate, anulare, rambursări, retururi:
1. Modificările la specificațiile modulului pot fi făcute în timpul procesului de proiectare pentru schiță. Aceste modificări pot fi cauzate de date incorecte furnizate sistemului de comandă online, cum ar fi specificații tehnice imposibil de produs sau date greșite.
Pentru modulele LED cu dimensiuni personalizate, separatorul zecimal este punctul (.)
Modificările care conduc la costuri suplimentare vor duce la recalcularea valorii comenzii.
2. Comanda de module LED personalizate poate fi anulată:
- În termen de 5 zile lucrătoare pentru o taxă de anulare de 5%
- După primirea proiectului de proiectare pentru o taxă de anulare de 15%.
- După primirea fișei tehnice pentru o taxă de anulare de 25%.
- După primirea mostrelor pentru o taxă de anulare de 25% + costul mostrelor.
Odată ce fișa tehnică și/sau mostrele sunt aprobate și se inițiază producția în serie, comanda nu poate fi anulată. Produsele LED personalizate nu pot fi returnate. Ne rezervăm dreptul de a anula comenzile în orice moment, până la momentul livrării. Comenzile anulate prin decizia noastră vor fi rambursate integral. Nu vom fi responsabili pentru orice costuri sau daune asociate cauzate de anularea comenzii sau de întârzieri în livrare.
Garanția modulului LED personalizat:
Oferim o garanție de 5 ani pentru toate modulele LED personalizate, pe baza termenilor noștri standard de garanție.
Temperatura de funcționare este un factor crucial în durata de viață a modulului LED. Temperatura maximă de funcționare (TC) va fi specificată în etapa de proiectare și scrisă pe produs și pe fișa tehnică. Este important să utilizați gestionarea termică pentru a preveni depășirea valorii maxime. Dacă nu este posibil, trebuie să ne informați în timpul etapei de proiectare.
Metode și costuri de expediere:
De asemenea, acceptăm expedierea prin contul dvs. expres cu DHL, TNT, UPS sau FedEx. După ce primim comanda dvs. vă rugăm să ne contactați prin e-mail cu această alegere.
Pentru coletele voluminoase cu produse și accesorii LED personalizate, costurile standard de expediere adăugate prin intermediul procesului de comandă online ar putea să nu acopere în totalitate livrarea în siguranță și la timp a comenzii dvs. Dacă descoperim, înainte de expedierea comenzii, costuri de expediere mai mare decât cele deja plătite sau decât cel pe care îl putem acoperi pentru expedierea gratuită, vă putem solicita să acoperiți costul suplimentar. În cazul comenzilor de transport gratuit, costul maxim de expediere acoperit de noi este de 40 €.
Certificări ale modulelor LED personalizate:
Construite în Germania, modulele LED personalizate au următoarele certificări:
- CE
- ROSH
- REACH
La cerere, alte certificări pot fi furnizate (contra cost):
- UL
- CSA
