Construiește-ți propriul modul LED Plug & Play BackMatrix-49 Multicolor 4-Channel: Soluții de iluminare de fundal de înaltă performanță

Modul LED versatil și personalizabil pentru aplicații de iluminare dinamică

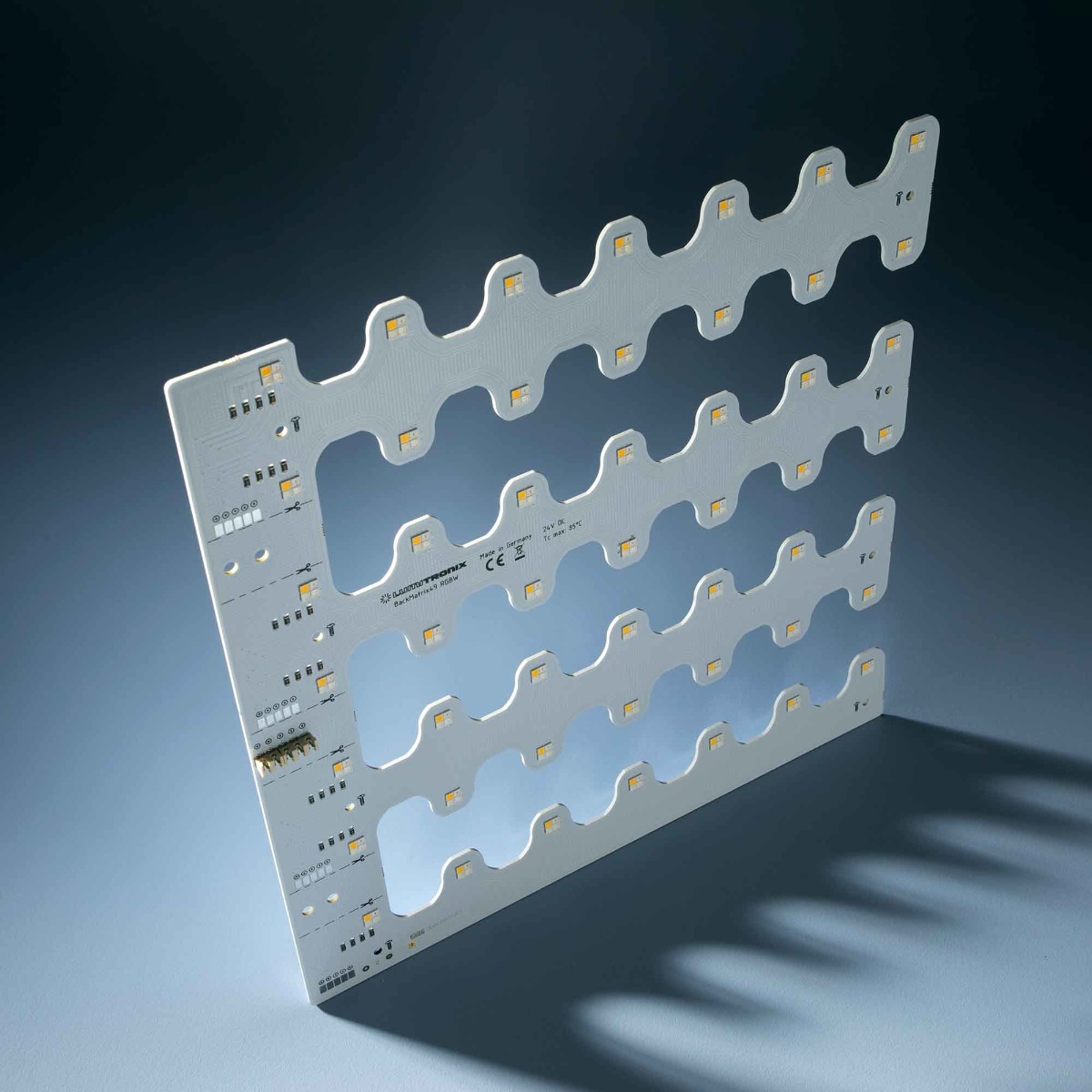

BackMatrix-49 este un modul LED pătrat cu 4 canale cu 49 de grupuri de 4 LED-uri, conceput pentru a satisface o gamă largă de aplicații de iluminare dinamică. Fie că aveți nevoie de iluminare RGBW, RGB, Tunable White, Two-Color, Circadian sau altele, BackMatrix-49 poate fi personalizat pentru a se potrivi nevoilor dvs. specifice.

Alimentat de ultima generație de LED-uri Nichia din seria 757

Utilizând cea mai recentă serie de LED-uri Nichia 757, BackMatrix-49 oferă LED-uri de putere medie 3030 de top din industrie, cunoscute pentru:

Cea mai mare eficiență luminoasă: Până la 222 lm/W pentru o luminozitate excepțională.
Fiabilitate excepțională: Peste 100.000 de ore (durată de viață L70) pentru performanță pe termen lung.
Tehnologii avansate:
- Optisolis cu spectru complet: Oferă lumina cea mai apropiată de lumina naturală a soarelui cu CRI de până la 99.
- Vitasolis: Îmbunătățește susținerea ritmului circadian pentru un iluminat centrat pe om.
- Seria H6: Combină eficiența ridicată cu CRI ridicat pentru o redare superioară a culorilor.
- Seria HPS: Specializată pentru aplicații de iluminat rutier și exterior.
- LED-uri pentru horticultură: Optimizate pentru aplicații de creștere a plantelor.

Opțiunile de culoare din seria Nichia 757 includ:

Azure (pentru aplicații Dynasolis )
Albastru
Verde
Roșu
Galben

Pentru aplicații horticole, este disponibil un LED Nichia 757 special de 5000 K, care susține creșterea plantelor și nevoile agricole.

Conceput pentru aplicații de iluminare din spate pe suprafețe mari

BackMatrix-49 este proiectat special pentru aplicații de iluminare de fundal pe suprafețe mari și dispune de conectori plug & play pentru instalare fără lipire. Designul său de 24 V DC permite modulelor multiple să primească energie de la o sursă de alimentare cu tensiune constantă asociată cu un variator cu 4 canale. Densitatea ridicată a LED-urilor asigură lipsa petelor de lumină și oferă un flux luminos foarte ridicat, de până la 20 000 lm/m² pentru un canal în lumină albă 4000 K CRI 80. Pentru o flexibilitate sporită a instalării, modulul LED poate fi împărțit în 4 segmente liniare.

Ideal pentru aplicații luminoase de iluminare din spate

Aceste caracteristici fac din BackMatrix-49 alegerea ideală pentru construirea de aplicații de iluminare de fundal luminoase, cum ar fi:

Plafoane luminoase
Construcția târgurilor comerciale
Iluminarea din spate a panourilor publicitare
Semne publicitare
Cutii luminoase

Calitate și fiabilitate Fabricata in Germania

Fabricat în Germania și având o durată de viață de peste 100.000 de ore, modulul LED BackMatrix este un produs fiabil și profesional conceput pentru utilizare pe termen lung.

Soluții LED personalizate: Excelență în materie de iluminare personalizată

Nu vă mulțumiți cu soluții LED generice atunci când serviciul nostru de personalizare se poate potrivi exact nevoilor dvs. unice, evitând compromisurile asociate cu produsele de pe raft. Cu peste 20 de ani de experiență în industrie, fabricăm în Germania soluții LED inovatoare, de înaltă calitate și de înaltă performanță, adaptate specificațiilor dumneavoastră.

Începeți proiectul dvs. personalizat cu LED-uri

Sunteți gata să vă transformați viziunea în realitate cu modulul LED perfect? Comandați acum și lăsați-ne să vă iluminăm calea către inovație, asigurându-ne că proiectul dvs. strălucește mai mult ca niciodată.

Procesul de comandă pentru modulul LED personalizat BackMatrix-49 explicat și detalii tehnice:

Construiește-ți propriul modul LED Nichia BackMatrix-49, Fabricata in Germania, cu seria de LED-uri Nichia 757.

Pasul 1: Comanda cantității (buc)

De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 102 buc.

Pasul 2: Culoarea LED-urilor pentru fiecare canal

Pentru fiecare dintre cele patru canale, culoarea LED-ului poate fi selectată. Pe baza alegerii, vor apărea opțiuni suplimentare.

Pasul 2: Culoare LED Nichia 757 pentru fiecare canal ( opțional, în funcție de alegere)

Pentru selectarea LED-ului de culoare, modulul poate fi construit cu seria de LED-uri Nichia 757 COLOR de ultimă generație, LED-urile 3030 Mid-power, lider în industrie. Există un singur tip de LED color pentru fiecare opțiune.

Faceți clic aici pentru a vedea gama actuală de LED-uri color Nichia.

LED-urile color Nichia 757 includ:

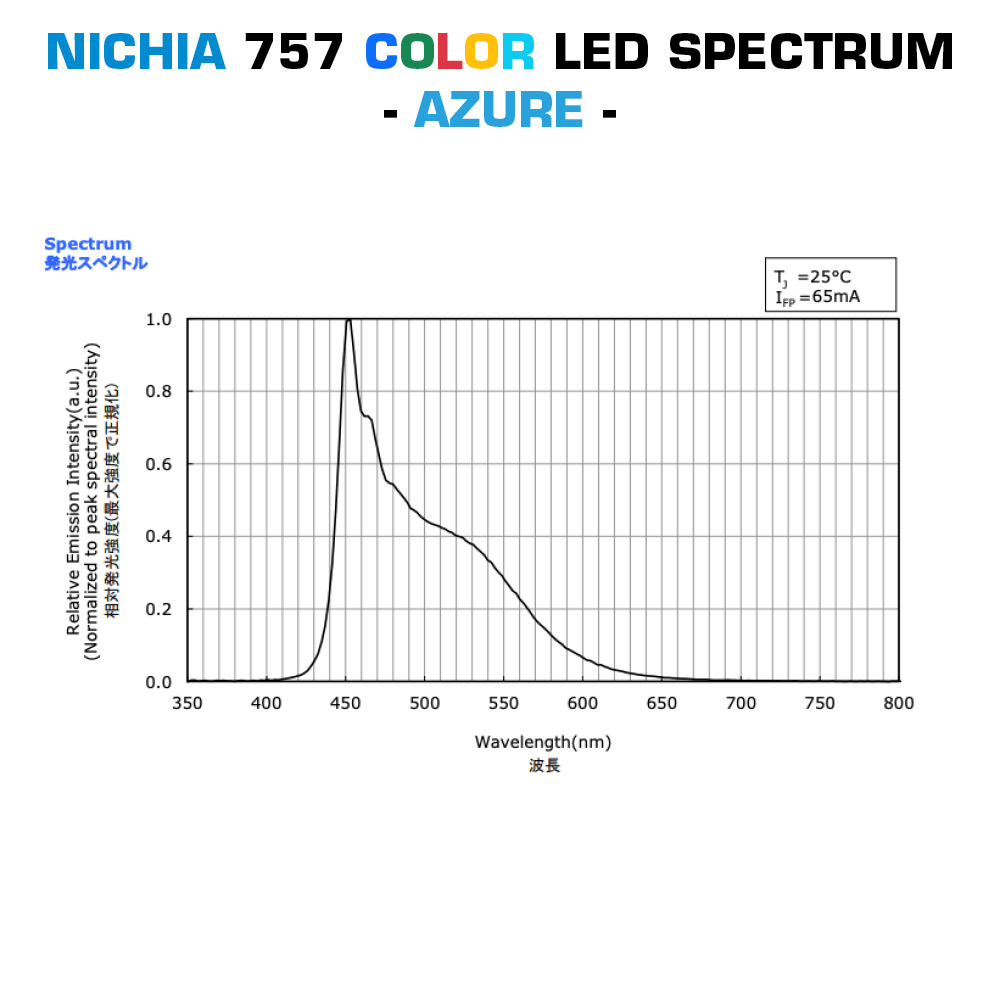

AZURE: LED-uri care se concentrează pe 460nm*. Componentă pentru Dynasolis. Alegeți un LED alb cald pentru al doilea canal pentru un efect complet.

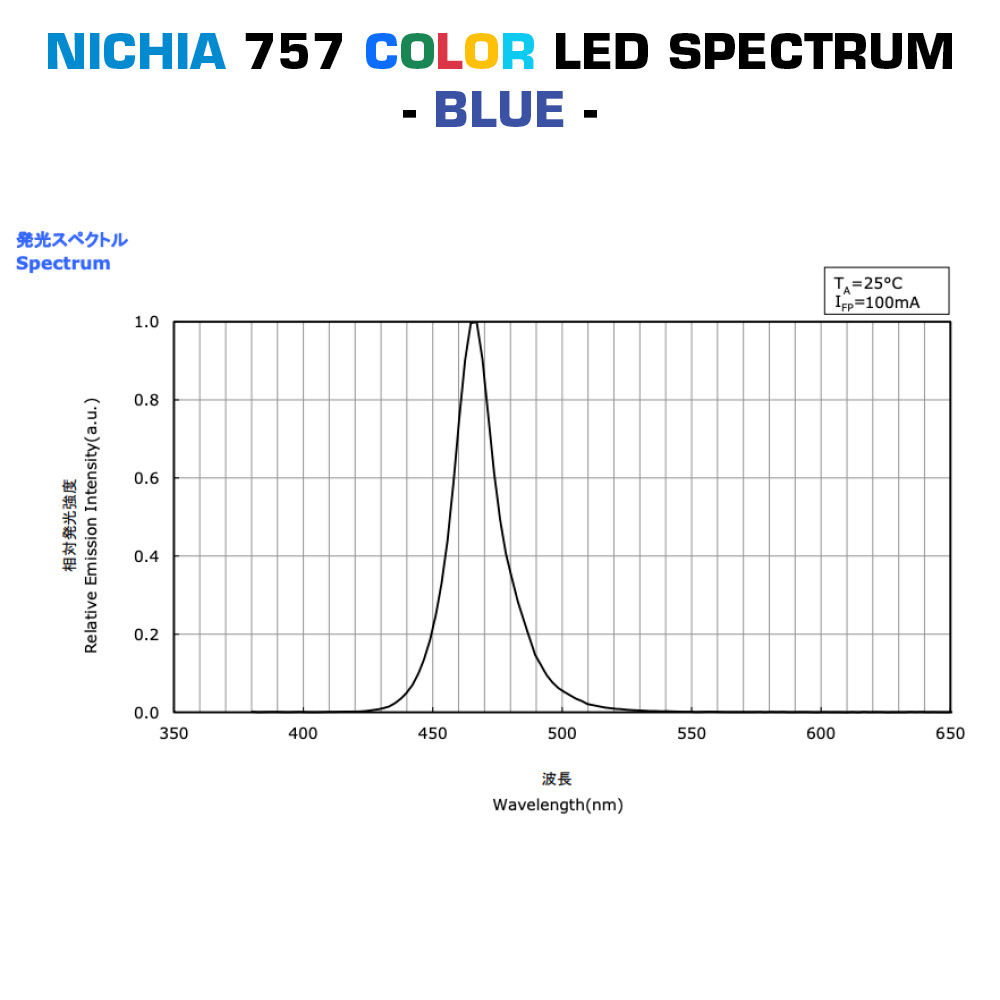

ALBASTRU: vârf de 465nm*

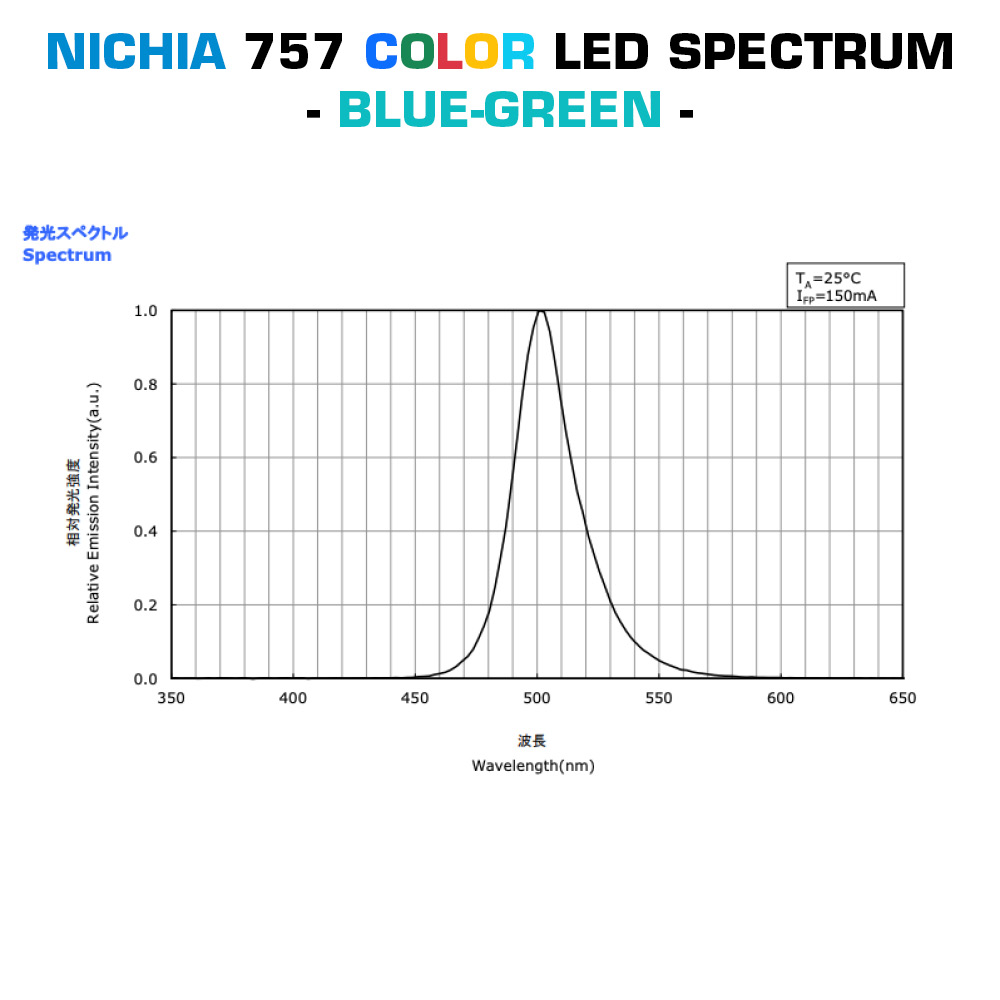

BLUE-GREEN: 505nm vârf*

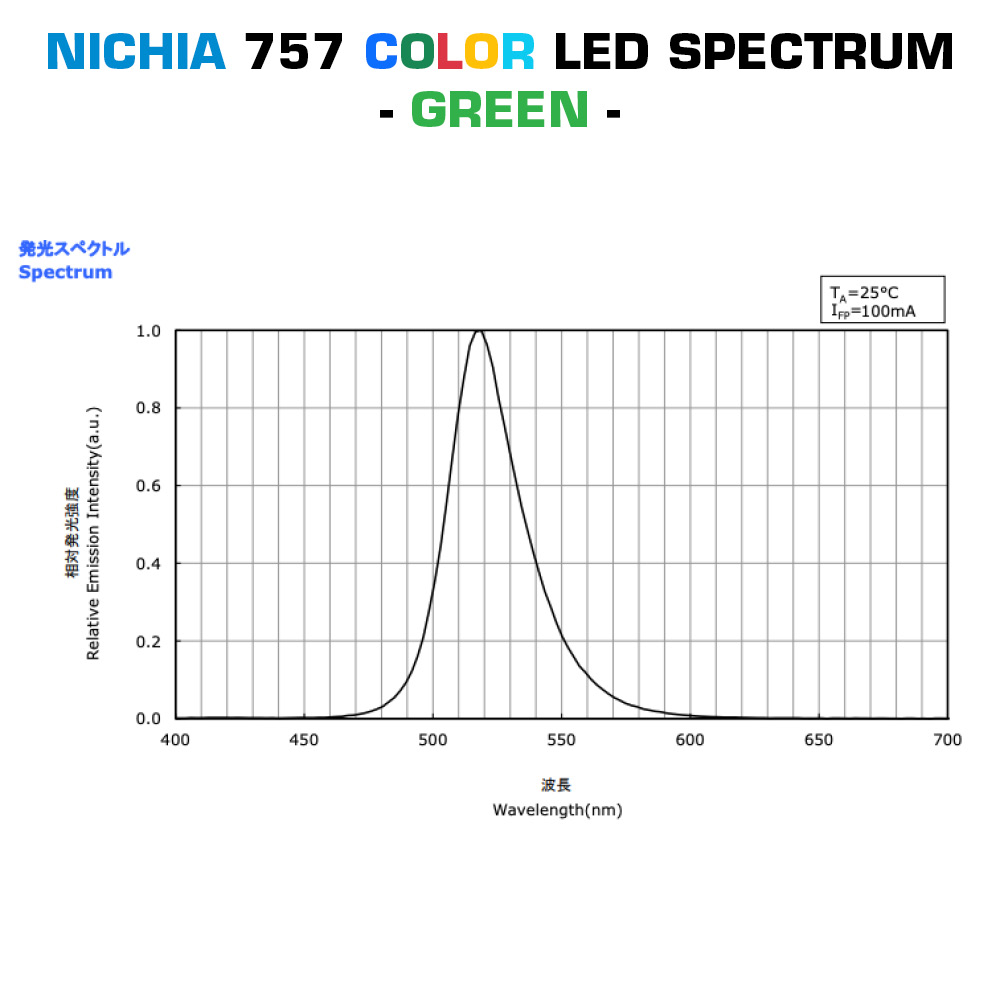

VERDE: 515nm vârf*

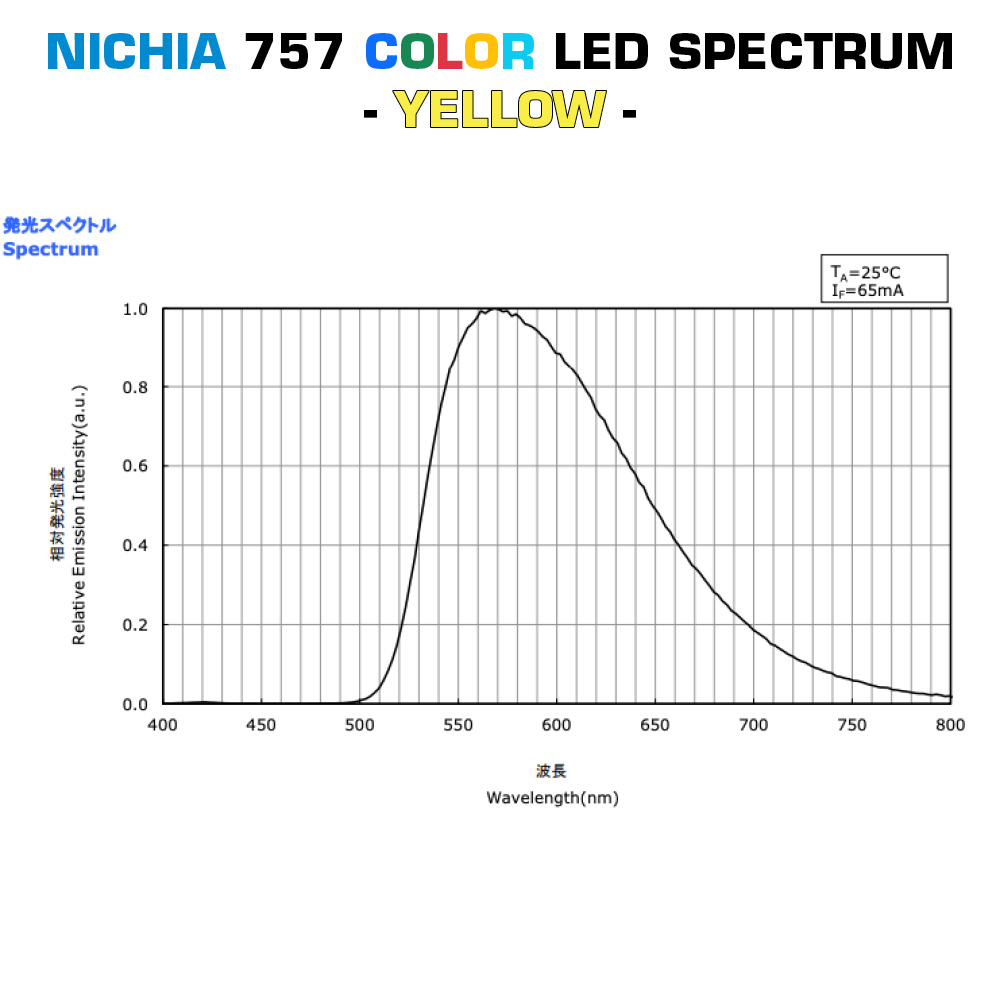

GALBEN: 570nm vârf*

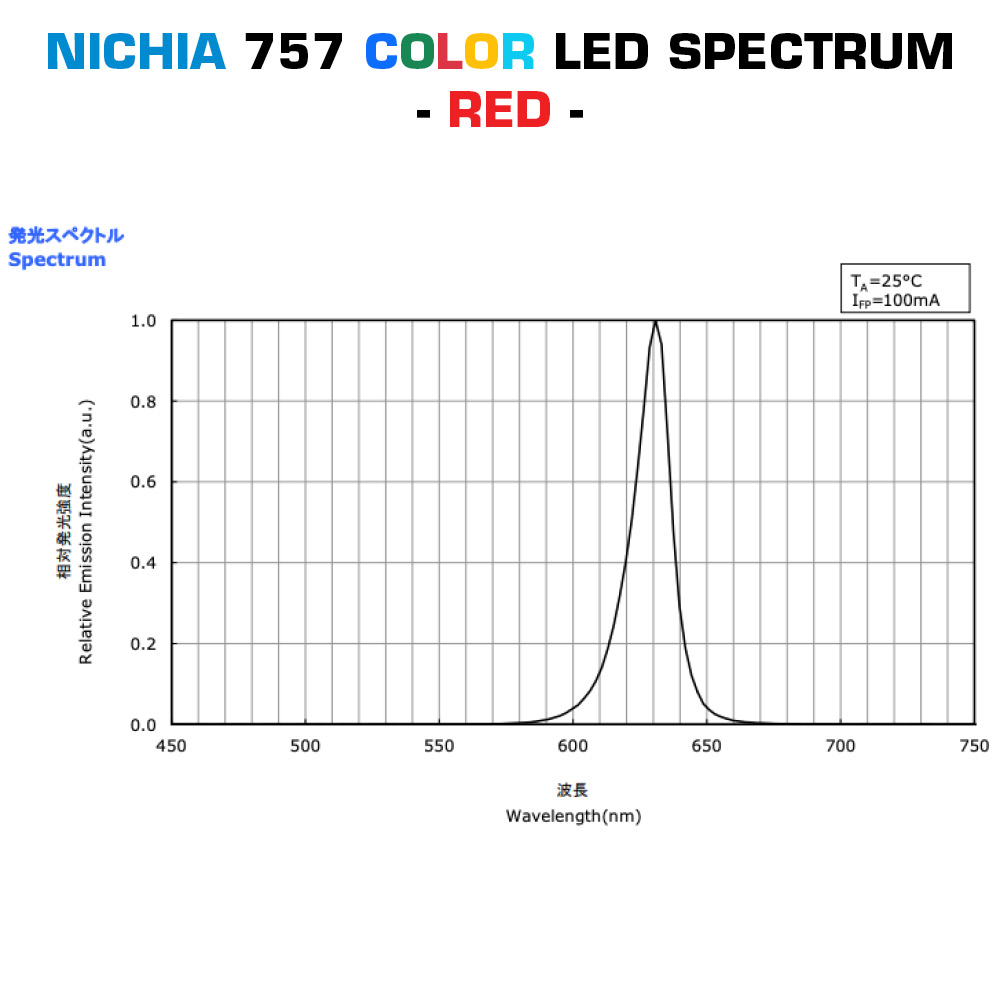

ROȘU: 635nm vârf*

*A se vedea spectrul LED-urilor Nichia.

Fișa tehnică va specifica numărul de piesă al LED-ului Nichia.

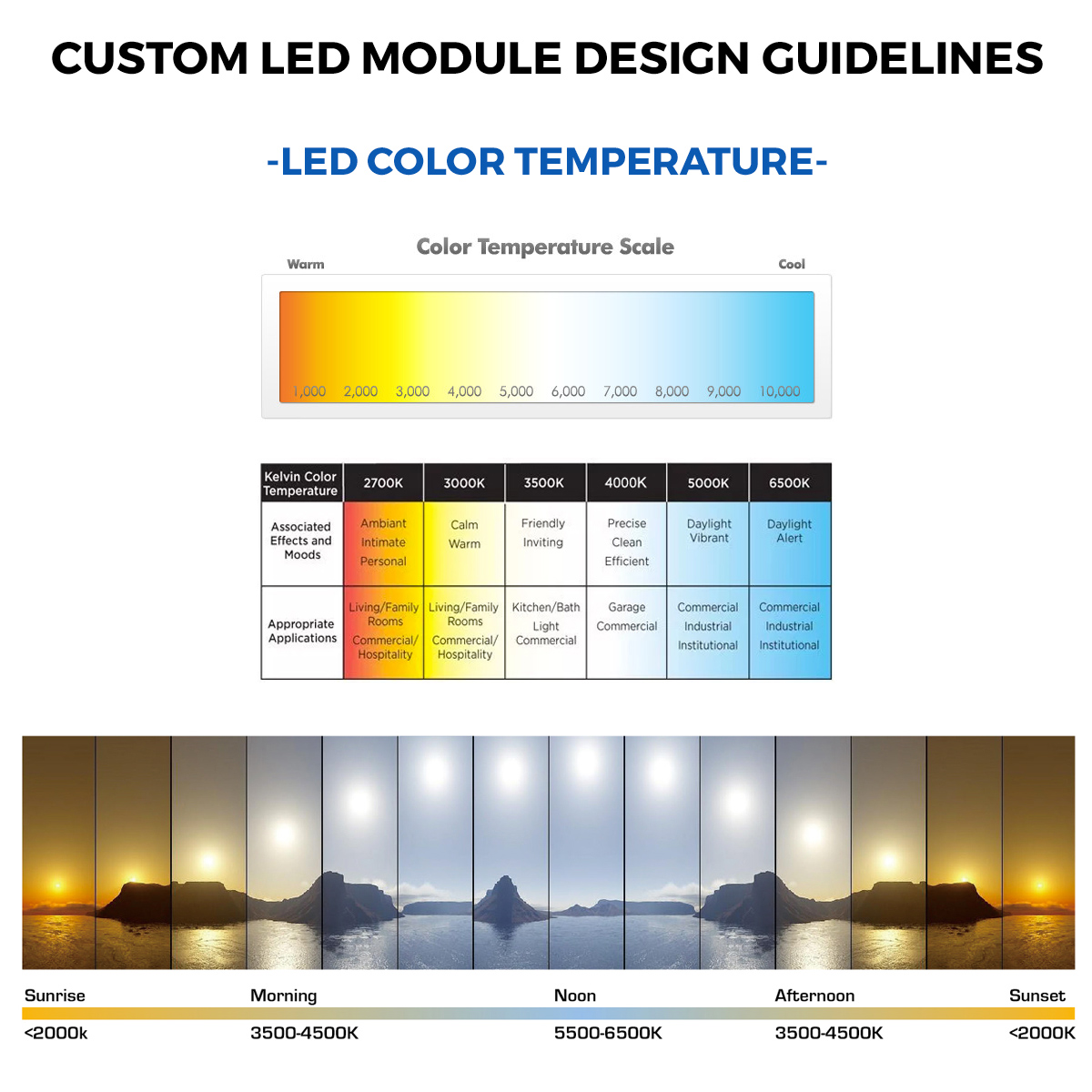

Pasul 3: Temperatura de culoare a LED-urilor albe pentru fiecare canal (opțional, depinde de alegere)

Modulul poate avea LED-uri albe pentru unul, două, trei, patru canale sau niciunul. Temperaturile de culoare diferite creează efecte vizuale diferite și sunt potrivite pentru medii diferite. Temperatura culorii se măsoară în Kelvin (K) pe o scară de la "cald" la "rece": Cu cât lumina este mai "caldă", cu atât numărul de Kelvin este mai mic. Cu cât lumina este mai "rece", cu atât numărul de Kelvin este mai mare. Puteți citi mai multe despre temperatura de culoare recomandată pentru un proiect pe blogul nostru.

Pasul 4: Nichia 757 LED CRI și tipul special pentru fiecare canal ( opțional, depinde de alegere)

Canalul sau canalele albe ale benzii vor utiliza cea mai recentă generație a seriei de LED-uri albe Nichia 757, LED-urile de putere medie 3030 lider în industrie. Seria de LED-uri 757 are cea mai mare eficacitate luminoasă din industrie (până la 222 lm/w) și fiabilitate (până la 100.000h durată de viață L70). Fiecare LED are un consum tipic de 0,2W la 65mA, pentru un flux luminos de până la 45 lm.

Faceți clic aici pentru a vedea gama actuală Nichia.

Tipurile speciale de LED-uri Nichia 757 includ:

Optisolis 757 & CRI99: LED-uri cu un spectru apropiat de lumina naturală, CRI99, R9 minim 85
Seria H6 757 & CRI90: LED-uri care ating o calitate a culorii mai bună decât LED-urile tradiționale (Ra≥90, R9≥50, R15≥85), menținând în același timp o eficacitate mai bună decât LED-urile Ra≥80.
Seria Vitasolis 757 și CRI80: LED-urile Vitasolis emit o culoare albă naturală cu un conținut ridicat de energie albastru-verde, dovedită a stimula trezirea și susține o viață vibrantă.
Seria HPS 757 & CRI70: LED care reproduce cu autenticitate culoarea de emisie a lămpilor cu sodiu de înaltă presiune (HPS), care este cel mai des utilizată pentru iluminatul rutier și iluminatul exterior din întreaga lume.
Rs060 Hortisolis: un LED 5000K care încorporează toată lumina necesară pentru creșterea plantelor într-un singur pachet prin elaborarea unei combinații de fosfori, făcând posibilă creșterea eficienței producției pe suprafață a fermei artificiale.

Nu toate temperaturile de culoare sunt disponibile pentru fiecare tip de LED sau CRI. Fișa tehnică va specifica numărul de piesă Nichia LED.

Pasul 5: Eșantioane necesare?

Puteți solicita să primiți mostre, atunci când comandați sau primiți fișa tehnică. Această opțiune are un cost suplimentar și se adaugă la timpul total de livrare al comenzii dvs. Detaliile vor fi furnizate în momentul în care primim solicitarea dumneavoastră. Numărul maxim de eșantioane este de 5 bucăți.

Pasul 6: Domeniul de aplicare al livrării

Procesul de comandă și plata online pot fi efectuate pentru întreaga cantitate comandată (bucăți) sau pentru desen, design sau mostre. În funcție de alegerea dvs., domeniul de aplicare al livrării și plata vor fi:

Cantitatea comandată (buc): cantitatea totală introdusă la pasul 1, inclusiv desenul, proiectul și eșantioanele.
Doar design și mostre: Desen, fișă tehnică și 5 mostre de bandă/modul LED cu specificațiile din comandă.

Fișa tehnică va include:

- Desen dimensional, cu poziția LED-urilor, plăcuțe de lipit, componente de reglare a curentului, informații imprimate pe PCB.

- Rezumatul principalelor caracteristici (datele tehnice ale unității de tăiere), inclusiv dimensiunile, modul de funcționare, tensiunea, curentul, puterea, temperatura de culoare, fluxul luminos, eficiența, CRI, tipul de LED.

- Informații despre PCB: material de bază, straturi, cupru.

Specificații tehnice BackMatrix:

196 de LED-uri Nichia 757 per modul, în 49 de grupuri

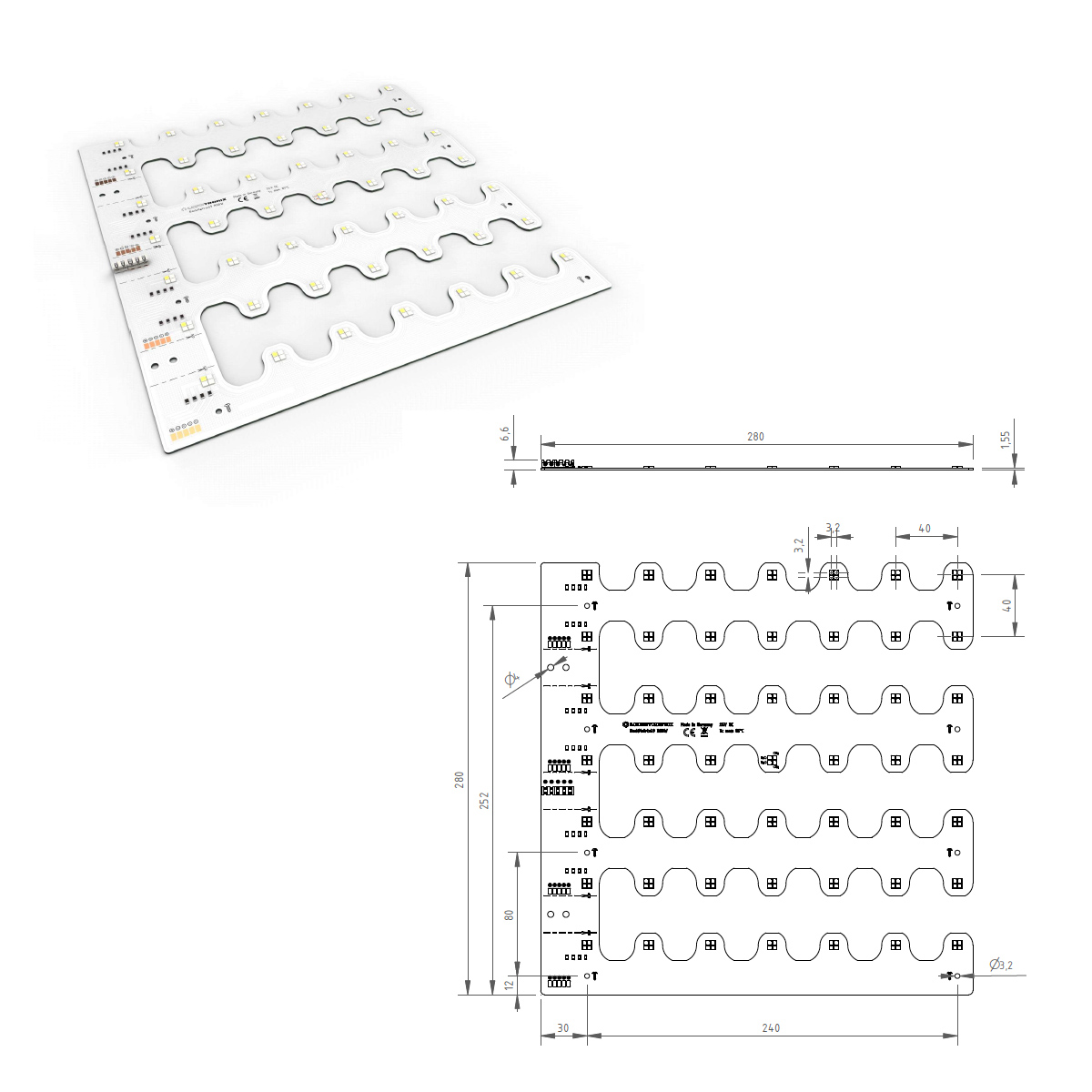

Dimensiuni (WxHxD): 280 x 280 x 6,6 mm

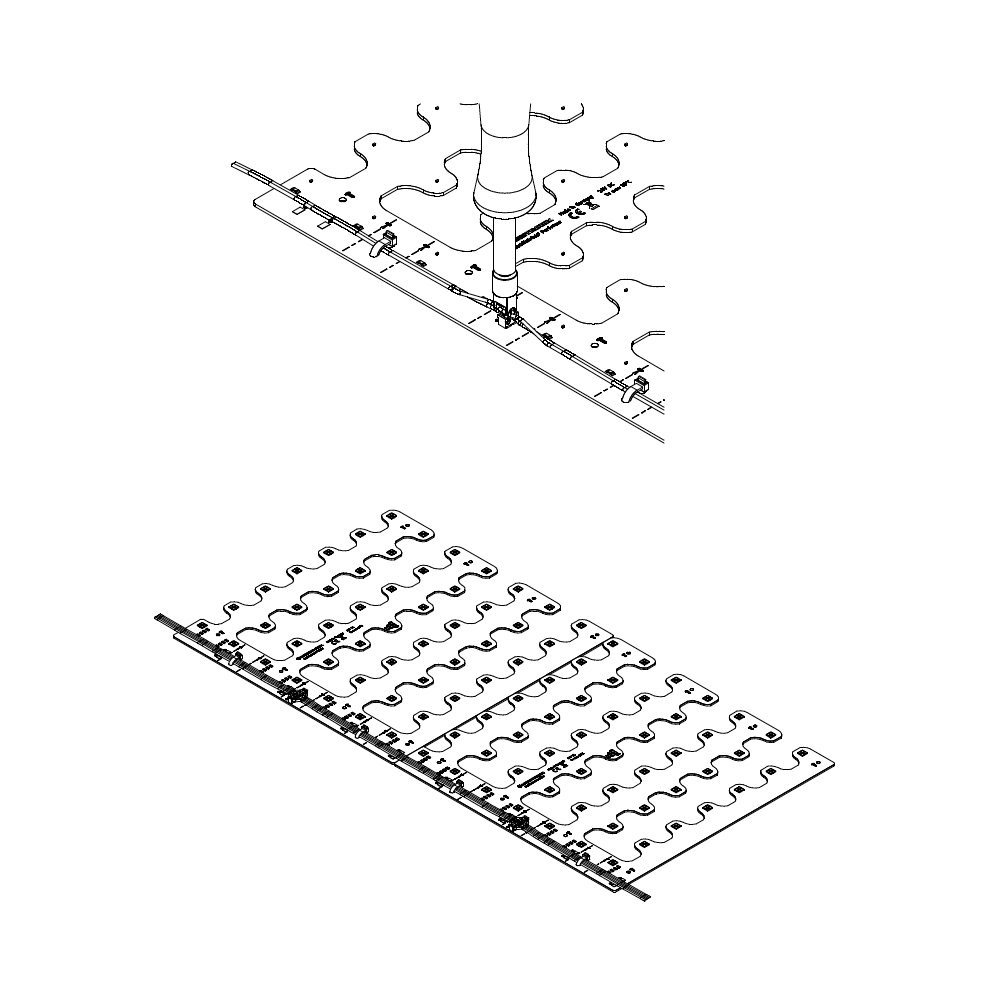

Sistem de conectare Plug & Play, pentru fire de calibru: 18AWG - 26 AWG / 0,13mm² - 0,8mm²
Tensiune constantă de 24VDC cu control pe 4 canale, cu + comun
Luminozitate ridicată, până la 20000lm pe metru pătrat pentru CRI80 la 5000K
100.000h durată de viață

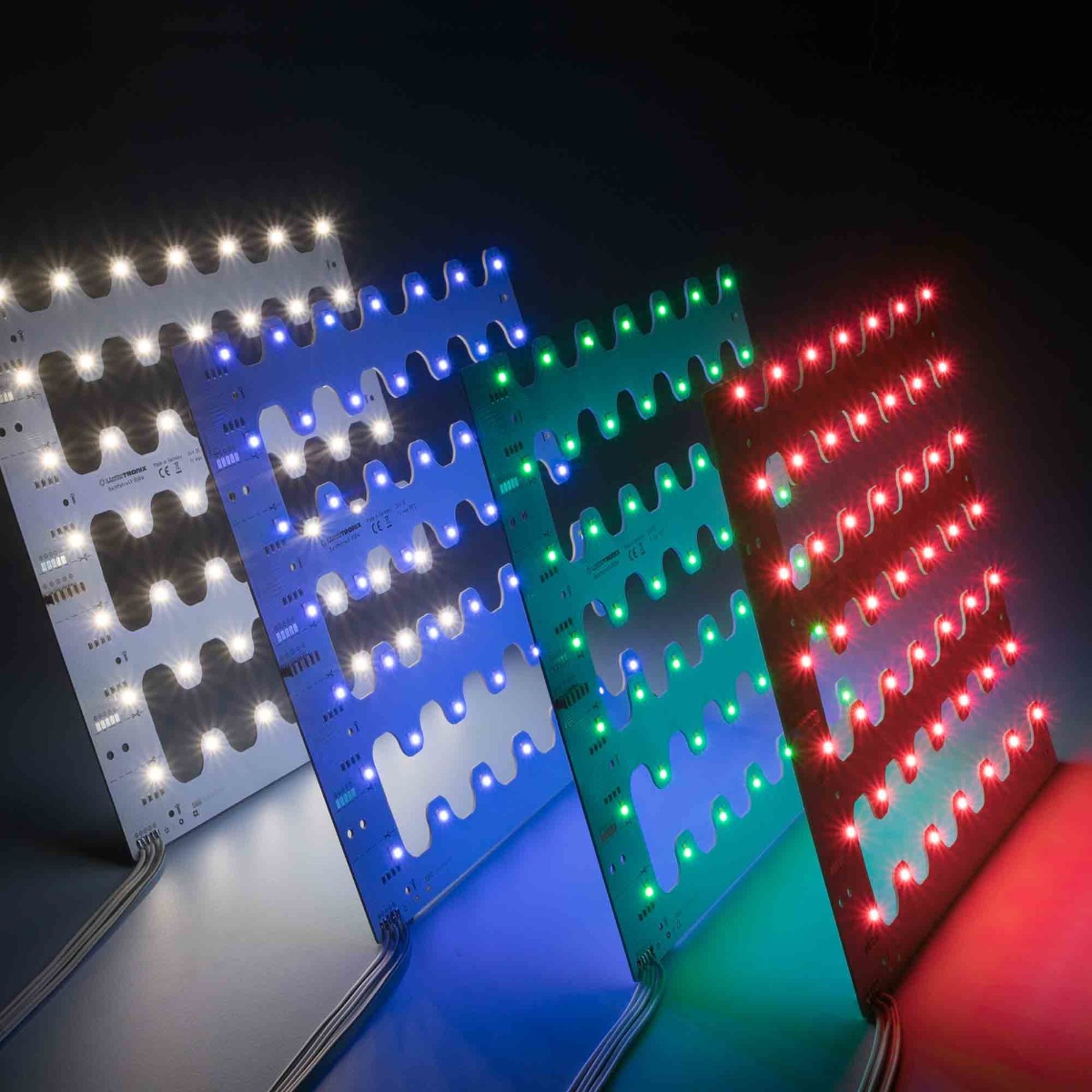

Opțiuni LED de culoare: Azure (Dynasolis), albastru, albastru-verde, verde, galben, roșu
Opțiuni LED alb CRI: 70, 80, 90, 99
Opțiuni de temperatură a culorii: 1800K până la 7800K
Opțiuni speciale de tehnologie Nichia: Optisolis, Vitasolis, H6, HPS, Horticultura (la 5000K), Dynasolis (Azure+Warm White)
Putere nominală de până la 10W pe canal
Optimizat pentru aplicații de birou, industriale sau comerciale
Ușor de instalat
Garanție de 5 ani
Elipsă MacAdam în 3 trepte
Dimerabil
Fabricata in Germania
LED-uri fabricate în Japonia
CE, ROSH, REACH

Aplicații pentru modulele LED BackMatrix:

Plafoane luminoase
Construcții pentru târguri
Iluminarea din spate a panourilor, a panourilor publicitare și a boxelor luminoase

Cod Produs	backmatrix_49_rgbw
Flux Luminous pe metru	8000
Lumina Reglabila	Nuanta de Alb Ajustabila, Intensitate reglabila, Culoare reglabila
Unghi de iluminare	120°
Garantie Comerciala (luni)	60
Gama de Produs	LumiBarTW
Tip Banda	Rigida
Dimensiuni	280x20x4.57
Dimensiune: Lungime (cm)	28
Dimensiuni: Latime (mm)	20
Dimensiune: Inaltime (mm)	4.57
Producator	Lumistrips
Tensiune Tipica (V)	24

BackMatrix-49-RGBW Modul LED Nichia configurabil cu 4 canale, RGBW 196 LED-uri 28x28cm fabricat în Germania 24V
