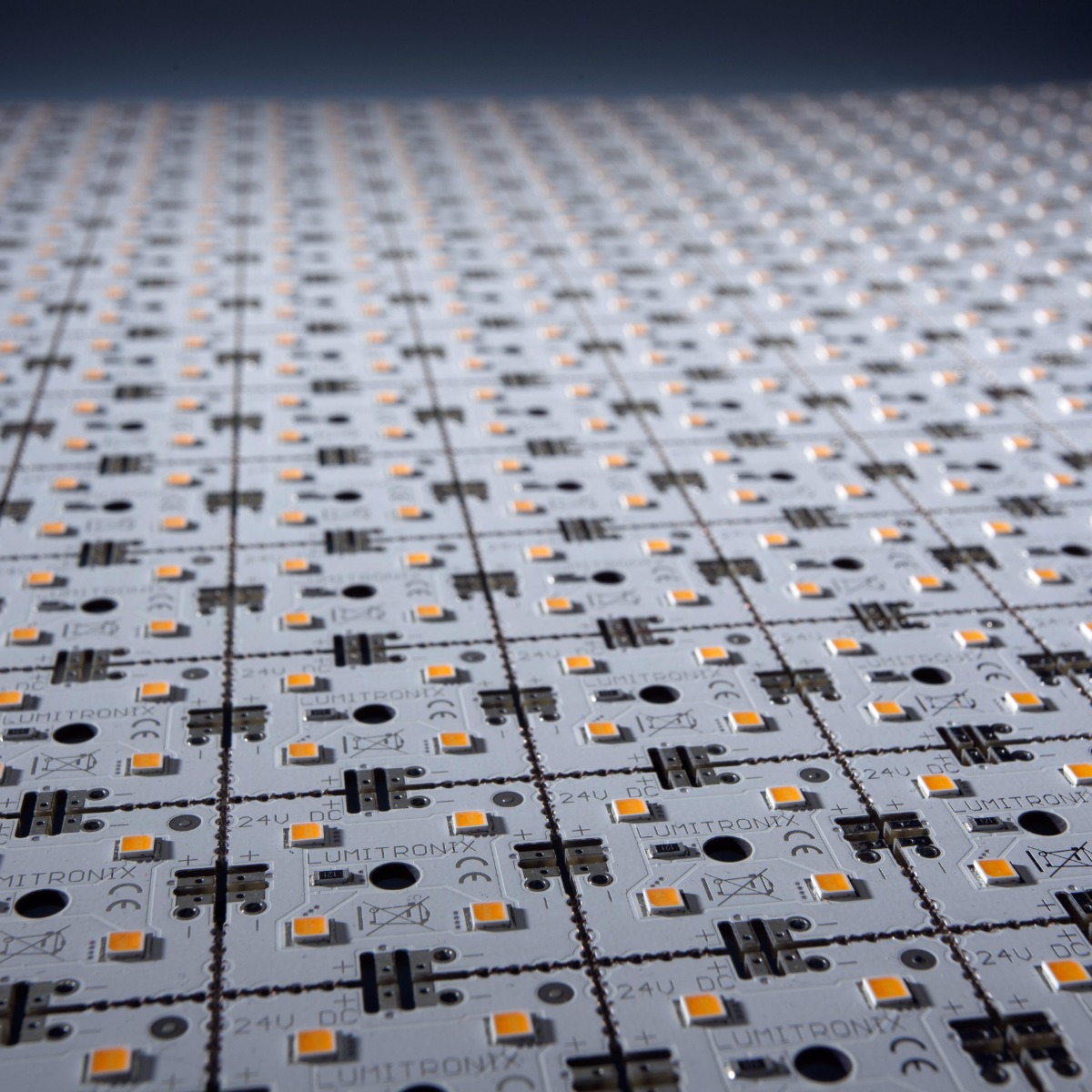

MatrixMini Modul LED Nichia configurabil, alb CRI 70-99 1800-7800K 12/24/48V 4-504 LED-uri 3-42cm (până la 125.000lm/mp)
Utilizați acest formular specializat pentru a comanda module LED MatrixMini4080 personalizate.
- Valoare recomandată pentru comandă minimă: 10.000,00 RON + TVA
- Mai multe detalii mai jos
- Se aplică termeni și condiții
- Informațiile cu * sunt obligatorii.
Construiește-ți propriile module LED Nichia MatrixMini4080
- Modulul LED de bază MatrixMini4080 este echipat cu 4 LED-uri Nichia 757 Mid-Power din Japonia, cu cea mai mare performanță de pe piață
- Modul LED de bază 30x30mm cu sistem de conectare plug-and-play versatil și ușor de utilizat
- Poate fi comandat în forme preasamblate, funcționale, care pot fi, de asemenea, separate în Module LED de bază
- Opțiuni CRI: 70, 80, 90, 95, 99
- Opțiuni de temperatură a culorii: 1800K până la 7800K
- Opțiuni speciale de tehnologie Nichia: Optisolis, Vitasolis, H6, HPS, Rs060 Hortisolis, Rs030 Magazine de alimente proaspete, Rs020 Magazine de carne (la 5000K)
- Tensiune constantă de 12/24/48VDC
Construiește-ți propriul modul MatrixMini Nichia LED alb CRI 80-99 1800-7800K 24V 4-504 LED-uri 3-42cm (până la 125.000lm/m2)
Modulele MatrixMini oferă o soluție optimă pentru construirea de corpuri de iluminat cu suprafețe extinse, iluminate uniform. Fiecare modul de 3x3 cm are un sistem inovator de interconectare Plug & Play, care permite asamblarea ușoară a unei mari varietăți de forme de lumină pentru diverse aplicații. Acest design modular permite o mare libertate creativă în construirea de instalații de iluminat unice.
Aceste module pot fi comandate în forme complet preasamblate care pot fi separate în unități mai mici de 3x3 cm, după cum este necesar:
- MatrixMini-4-4080 2x2: Un pătrat de 6x6 cm format din 4 module.
- MatrixMini-25-4080 5x5: Un pătrat de 15x15 cm format din 25 de module.
- MatrixMini-9-4080 9x1: O configurație liniară cu 9 module într-o linie de 27x3 cm.
- MatrixMini-126-4080 9x14: Un dreptunghi mare de 42x27 cm cu 126 de module.
Aceste configurații oferă flexibilitate în crearea diverselor forme și modele de iluminat, ceea ce le face potrivite pentru numeroase aplicații.
Una dintre caracteristicile deosebite ale modulelor MatrixMini este ușurința de instalare. Acestea utilizează LED-uri Nichia 757 de înaltă performanță, oferind până la 120 000 de lumeni pe metru pătrat, cu un consum minim de energie și o durată de viață excepțională de peste 100 000 de ore. Această eficiență, combinată cu designul inovator al PCB-ului, asigură o eficacitate luminoasă de cel puțin 143 lm/W, iar modulele generează o căldură minimă, eliminând nevoia de răcire suplimentară.
Designul Matrix permite livrarea în dimensiuni de până la 19 x 14 segmente (cu 4 LED-uri pe segment), funcționând ca un singur PCB mare. Cu toate acestea, acestea pot fi separate manual, fără niciun instrument, iar fiecare segment funcționează independent. Cu conectori pe toate cele patru laturi, utilizatorii pot crea cu ușurință șiruri lungi, forme complexe sau suprafețe mari folosind conectori direcți, fără a fi necesară lipirea. Această versatilitate face ca Matrix să nu fie doar un modul tehnic pentru aplicații precum panouri promoționale, litere iluminate sau iluminat ambiental, ci și potrivit pentru instalarea directă pe tavan sau pe perete ca luminator tehnic.
Modulele MatrixMini sunt ideale pentru proiectele care necesită iluminare intensă, indiferent dacă LED-urile sunt instalate în forme în interiorul corpurilor de iluminat, vizibile direct sau plasate în spatele materialelor translucide precum plexiglas, piatră, marmură sau barisol. Susținută de o garanție de 5 ani, care poate fi extinsă până la 7 ani în anumite cazuri, investiția în modulele MatrixMini este asigurată în timp. Combinația dintre consumul redus de energie și costurile minime de întreținere asigură o rentabilitate rapidă a investiției, ceea ce o face o alegere fiabilă și eficientă pentru diverse proiecte de iluminat.
Soluții LED personalizate: Excelență în iluminat personalizată
Nu vă mulțumiți cu soluții LED generice atunci când serviciul nostru de personalizare poate răspunde nevoilor dvs. unice, evitând compromisurile asociate cu produsele de pe raft. Cu peste 20 de ani de experiență în industrie, fabricăm în Germania soluții LED inovatoare, de calitate și de înaltă performanță, adaptate specificațiilor dumneavoastră.
Începeți proiectul dvs. personalizat cu LED-uri
Sunteți gata să vă transformați viziunea în realitate cu modulul LED perfect? Comandați acum și lăsați-ne să vă iluminăm calea către inovație, asigurându-ne că proiectul dvs. strălucește mai mult ca niciodată.
Procesul de comandă a modulului LED MatrixMini personalizat explicat și detalii tehnice:
Construiește-ți propriul modul LED MatrixMini4080 Nichia, Fabricata in Germania, cu seria de LED-uri Nichia 757.
Pasul 1: MatrixMini4080 în format preasamblat
Modulele LED MatrixMini 4 pot fi comandate și în forme complet preasamblate care pot fi, de asemenea, separate în module mai mici de până la 3x3 cm:
- MatrixMini-4-4080 2x2: 4 module într-un pătrat de 6x6 cm
- MatrixMini-25-4080 5x5: 25 de module într-un pătrat de 15x15 cm
- MatrixMini-9-4080 9x1: 9 module într-o linie de 27x3 cm
- MatrixMin-126-4080 9x14: 126 de module într-un dreptunghi de 42x27 cm
Formularele sunt complet funcționale dacă sunt conectate cu un singur conector. Vă recomandăm să alegeți forma care se potrivește cel mai bine proiectului dumneavoastră.
Pasul 2: Comanda cantității (bucăți de format preasamblat)
De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 10 buc MatrixMini-126-4080 cu 504 LED-uri sau 1200 de module LED de bază.
Pasul 3: Temperatura de culoare a LED-urilor
Temperaturile de culoare diferite creează efecte vizuale diferite și sunt potrivite pentru medii diferite. Temperatura culorii se măsoară în Kelvin (K) pe o scară de la "cald" la "rece": Cu cât lumina este mai "caldă", cu atât numărul de Kelvin este mai mic. Cu cât lumina este mai "rece", cu atât numărul de Kelvin este mai mare. Puteți citi mai multe despre temperatura de culoare recomandată pentru un proiect pe blogul nostru.
Pasul 4: Tipul de LED Nichia 757, CRI, tipul special si tensiunea modului LED
Puteți alege ca modulul LED să funcționeze la 12V, 24V sau 48V. Acest lucru influențează tipul de LED Nichia disponibil și prețul total. 24V este alegerea recomandată pentru acest produs.
Modulul LED va fi construit cu seria de LED-uri Nichia 757 de ultimă generație, LED-urile de putere medie 3030, lider în industrie. Seria 757 LED are cea mai mare eficacitate luminoasă din industrie (până la 222 lm/w) și fiabilitate (până la 100.000h durată de viață L70). Fiecare LED are un consum tipic de 0,2W la 65mA, pentru un flux luminos de până la 45 lm.
Faceți clic aici pentru a vedea gama actuală Nichia.
Tipurile speciale de LED-uri Nichia 757 includ:
- Optisolis 757 & CRI99: LED-uri cu un spectru apropiat de lumina naturală, CRI99, R9 minim 85
- Seria H6 757 & CRI90: LED-uri care ating o calitate a culorii mai bună decât LED-urile tradiționale (Ra≥90, R9≥50, R15≥85), menținând în același timp o eficacitate mai bună decât LED-urile Ra≥80.
- Seria Vitasolis 757 și CRI80: LED-urile Vitasolis emit o culoare albă naturală cu un conținut ridicat de energie albastru-verde, dovedită a stimula trezirea și susține o viață vibrantă.
- Seria HPS 757 & CRI70: LED care reproduce cu adevărat culoarea de emisie a lămpilor High Pressure Sodium (HPS), care este cel mai des utilizată pentru iluminatul rutier și iluminatul exterior în întreaga lume.
- Rs060 Hortisolis Nichia: seria Hortisolis™ de LED-uri albe de la Nichia, care se dorește a fi cele mai potrivite LED-uri pentru creșterea plantelor (se găsește la selectarea temperaturii de culoare 5000K).
- Redențiere specială a culorilor: Lumina care scoate în evidență cele mai bune produse, cum ar fi carnea (Rs020 găsită la 5000K) și alimentele proaspete (Rs030).
Nu toate temperaturile de culoare sunt disponibile pentru fiecare tip de LED sau CRI. Fișa tehnică va specifica numărul de piesă Nichia LED.
Optisolis, Vitasolis, Hortisolis, LED-urile Special Color Redention pot fi utilizate numai pe opțiunea cu tensiune directă de 12V.
Pasul 5: Tipul de conector Multibar
Sistemul de conectare MultiBar Plug & Play facilitează conectarea modulelor LED în benzi luminoase lungi fără a fi nevoie de lipire. Sunt disponibile mai multe tipuri de conectori MultiBar. Puteți comanda cele mai populare tipuri împreună cu modulele LED Multibar personalizate la un preț special sau ulterior, la prețul nostru standard.
Pasul 6: Tipul de profil Multibar
Sistemul de conectare MultiBar Plug & Play facilitează instalarea modulelor LED în profile special concepute, pentru a construi benzi luminoase lungi fără a fi nevoie de lipire. Sunt disponibile mai multe tipuri de profile. Puteți comanda cele mai populare tipuri cu modulele LED Multibar personalizate la un preț special sau ulterior, la prețul nostru standard.
Specificații tehnice MatrixMini:
- 4 x LED-uri Nichia 757 per modul LED de bază, 133 per metru
- Dimensiuni LED de bază: 30 x 30 x 2,5 mm
- PCB rigid FR4
- Sistem de conectare Plug & Play, chiar și pentru piese tăiate 30x30mm)
- Design cu tensiune constantă de 24VDC
- Luminozitate foarte mare, până la 125.000lm pe metru pătrat pentru CRI80 la 5000K, sau 5000lm pentru un rând de 1 metru lungime
- Durată de viață de 100.000h
- Opțiuni CRI: 70, 80, 90, 95, 99
- Opțiuni de temperatură a culorii: 1800K până la 7800K
- Opțiuni speciale de tehnologie Nichia: Optisolis, Vitasolis, H6, HPS
- Poate fi împărțit la fiecare 30x30mm
- Putere nominală de până la 0,5W per modul de bază
- Optimizat pentru birouri și spații comerciale
- Diametrul găurii: aprox. 3mm
- Distanța găurilor de foraj (centru/centru): aprox. 30 mm
- Ușor de instalat
- Garanție de 5 ani
- Elipsă MacAdam în 3 trepte
- Se poate diminua
- Fabricata in Germania
- LED-uri fabricate în Japonia
- CE, ROSH, REACH
Domenii de aplicare
- Iluminat general sau comercial cu o durată lungă de viață în magazine, birouri, studiouri TV, cabinete, clinici sau în casă
- Construcția de forme luminoase
- Backlight în spatele suprafețelor translucide de barisol, plexiglas, piatră, etc ...
- Vitrine iluminate
- Construcția de corpuri de iluminat sau panouri cu LED-uri
- Reconstrucția/recondiționarea corpurilor de iluminat vechi la tehnologia LED
| Cod Produs | matrixmini_4090 |
|---|---|
| Greutate bruta (g) | 1.000000 |
| Flux Luminous pe metru | 5000 |
| Lumina Reglabila | Intensitate reglabila |
| Garantie Comerciala (luni) | 60 |
| Durata de viata, utilizare 3 ore pe zi (ani) | 92 |
| Durata de viata (ore) | 100000 |
| Durata de viata, utilizare 12 ore pe zi (ani) | 23 |
| Gama de Produs | MatrixMini4080 |
| Tip Banda | Rigida |
| LEDs number per unitate | 4 |
| Dimensiuni | 30x30x2.5 |
| Dimensiune: Lungime (cm) | 3 |
| Dimensiuni: Latime (mm) | 30 |
| Dimensiune: Inaltime (mm) | 2.5 |
| Can be cut at (mm) | 30 |
| Producator | Lumistrips |
| Tensiune Tipica (V) | 24 |
Termeni și condiții pentru comanda de module LED personalizate
Când comanda dvs. este confirmată, vom produce banda sau modulul LED personalizat la fabrica noastră din Germania, pe baza specificațiilor furnizate de dvs. Plata este necesară pentru confirmarea comenzii. Comenzile cu plăți online reușite sunt considerate confirmate.
Iată cum arată calendarul odată ce vă confirmăm comanda:
- Validarea designului: vom verifica detaliile comenzii dvs. și informațiile furnizate suplimentar (transmise pe email), în termen de 5 zile lucrătoare.
- Proiect de design: Veți vedea primul desen al benzii sau modulului dvs. LED personalizat în termen de 2 săptămâni.
- Fișa tehnică: După ce desenul primește aprobarea dvs., vom crea pentru dvs. fișa tehnică a benzii LED personalizate, în termen de 2-4 săptămâni.
- Eșantioane: Puteți solicita să primiți mostre, atunci când comandați sau primiți fișa tehnică. Această opțiune are un cost suplimentar și se adaugă la timpul total de livrare al comenzii dumneavoastră. Detaliile vor fi furnizate în momentul în care primim solicitarea dumneavoastră.
- Producție în serie: După ce aprobați fișa tehnică și/sau mostrele, vom începe producția completă, care va dura 6-10 săptămâni.
Cu noi, investiția dvs. în tehnologia LED personalizată este transparentă, cu pași clari și termene previzibile.
Modificări ale comenzii personalizate, anulare, rambursări, retururi:
1. Modificările la specificațiile modulului pot fi făcute în timpul procesului de proiectare pentru schiță. Aceste modificări pot fi cauzate de date incorecte furnizate sistemului de comandă online, cum ar fi specificații tehnice imposibil de produs sau date greșite.
Pentru modulele LED cu dimensiuni personalizate, separatorul zecimal este punctul (.)
Modificările care conduc la costuri suplimentare vor duce la recalcularea valorii comenzii.
2. Comanda de module LED personalizate poate fi anulată:
- În termen de 5 zile lucrătoare pentru o taxă de anulare de 5%
- După primirea proiectului de proiectare pentru o taxă de anulare de 15%.
- După primirea fișei tehnice pentru o taxă de anulare de 25%.
- După primirea mostrelor pentru o taxă de anulare de 25% + costul mostrelor.
Odată ce fișa tehnică și/sau mostrele sunt aprobate și se inițiază producția în serie, comanda nu poate fi anulată. Produsele LED personalizate nu pot fi returnate. Ne rezervăm dreptul de a anula comenzile în orice moment, până la momentul livrării. Comenzile anulate prin decizia noastră vor fi rambursate integral. Nu vom fi responsabili pentru orice costuri sau daune asociate cauzate de anularea comenzii sau de întârzieri în livrare.
Garanția modulului LED personalizat:
Oferim o garanție de 5 ani pentru toate modulele LED personalizate, pe baza termenilor noștri standard de garanție.
Temperatura de funcționare este un factor crucial în durata de viață a modulului LED. Temperatura maximă de funcționare (TC) va fi specificată în etapa de proiectare și scrisă pe produs și pe fișa tehnică. Este important să utilizați gestionarea termică pentru a preveni depășirea valorii maxime. Dacă nu este posibil, trebuie să ne informați în timpul etapei de proiectare.
Metode și costuri de expediere:
De asemenea, acceptăm expedierea prin contul dvs. expres cu DHL, TNT, UPS sau FedEx. După ce primim comanda dvs. vă rugăm să ne contactați prin e-mail cu această alegere.
Pentru coletele voluminoase cu produse și accesorii LED personalizate, costurile standard de expediere adăugate prin intermediul procesului de comandă online ar putea să nu acopere în totalitate livrarea în siguranță și la timp a comenzii dvs. Dacă descoperim, înainte de expedierea comenzii, costuri de expediere mai mare decât cele deja plătite sau decât cel pe care îl putem acoperi pentru expedierea gratuită, vă putem solicita să acoperiți costul suplimentar. În cazul comenzilor de transport gratuit, costul maxim de expediere acoperit de noi este de 40 €.
Certificări ale modulelor LED personalizate:
Construite în Germania, modulele LED personalizate au următoarele certificări:
- CE
- ROSH
- REACH
La cerere, alte certificări pot fi furnizate (contra cost):
- UL
- CSA
