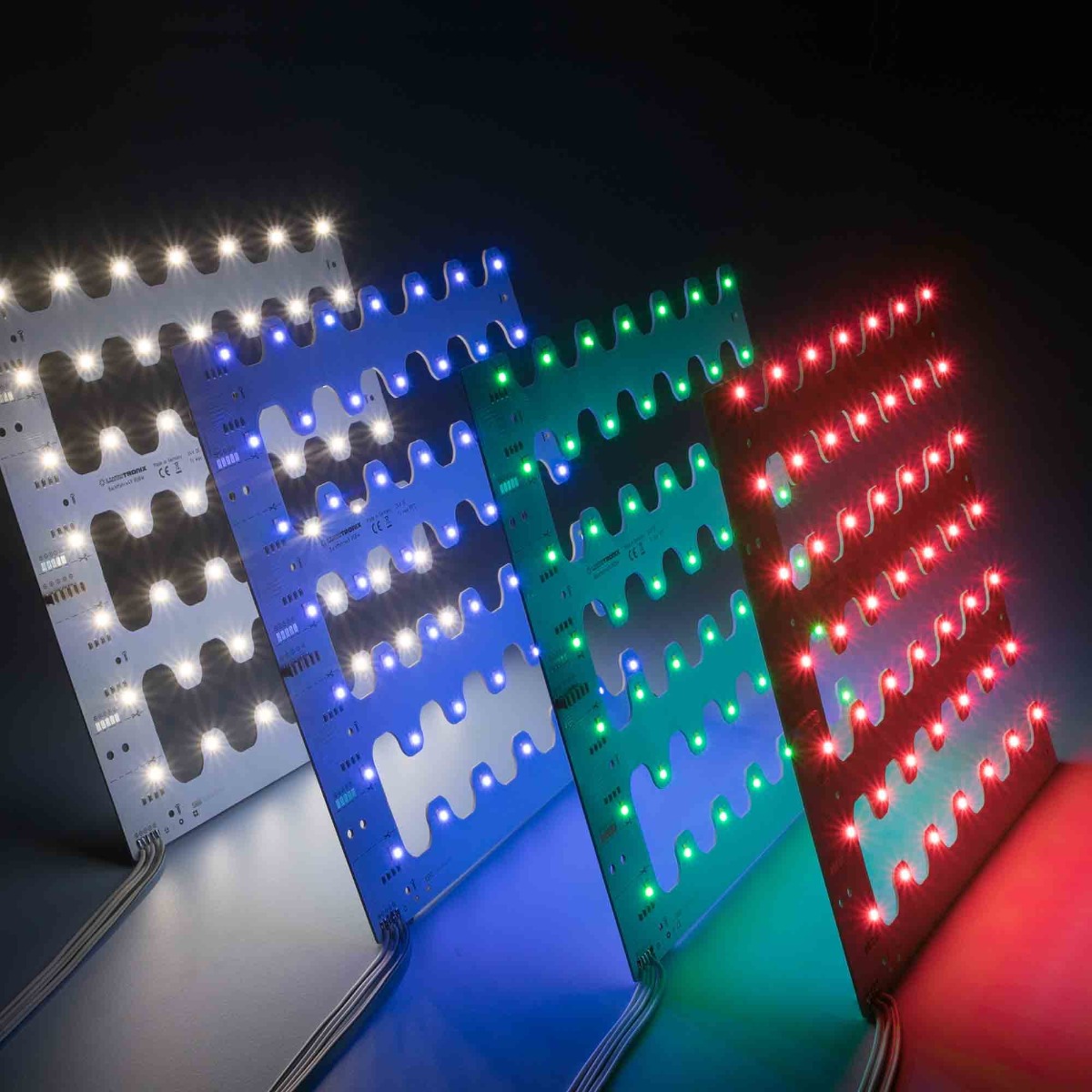

Iluminați-vă viziunea cu Lumistrips Multi-Channel Custom LED Solutions

De ce să faceți compromisuri când puteți personaliza?

În domeniul iluminatului LED dinamic și multicolor, soluțiile standard nu reușesc adesea să îndeplinească cerințele unice. Modulele și benzile LED de pe raft pot duce la compromisuri, împiedicând întregul potențial al proiectului dvs. Navigarea prin ofertele generice poate fi greoaie, ducând adesea la rezultate suboptimale.

Lumistrips: Nevoile dvs., expertiza noastră

La Lumistrips, susținem o abordare personalizată. Cu peste 20 de ani de expertiză și parteneriate puternice în cadrul industriei LED, fabrica noastră de ultimă generație din Germania este dedicată producției de soluții LED care întruchipează inovația, calitatea și performanța - adaptate exact nevoilor dumneavoastră.

Proces de proiectare simplificat doar pentru dumneavoastră

Înțelegând complexitatea implicată în proiectarea produselor de iluminat LED, am simplificat procesul cu un formular de comandă specializat. Acest instrument intuitiv vă permite să vă configurați cu ușurință modulele sau benzile LED cu canale multiple personalizate cu LED-uri albe sau colorate. Formularul nostru cuprinde o gamă largă de opțiuni de proiectare, inclusiv:

• Dimensiunea modulului
• Tip PCB
• Specificații LED
• Modul de control
• Caracteristici electrice

Alegerile LED includ:

1. LED-uri albe sau colorate Nichia 757

   • LED de putere medie 3030, lider în industrie
   • Cea mai mare eficiență luminoasă: Până la 222 lm/W
   • Fiabilitate excepțională: Până la 100.000 de ore (durată de viață L70)
   • Consum tipic: 0,2 W la 65 mA
   • Flux luminos: Până la 45 lm per LED

2. Nichia Azure Dynasolis

   • Reglează ritmul circadian prin ajustarea simultană a iluminării melanopice și a temperaturii culorii
   • Menține un CRI și o eficacitate ridicate
   • Îmbunătățește bunăstarea și productivitatea

3. Nichia NF2W757G-MT (alb reglabil)

   • LED alb reglabil 2 în 1 de la Nichia
   • Emite și controlează două temperaturi de culoare de la o singură suprafață de emisie a luminii
   • Disponibil în CRI 80 sau CRI 90

4. LED Osram RGB 3:1 DISPLIX

   • Toate culorile integrate într-un singur LED:
     • Roșu: 612-630 nm
     • Verde adevărat: 513-545 nm
     • Albastru: 450-480 nm

5. LED-urile SunLike de la Seoul Semiconductor

   • Spectrul complet CRI 97+
   • Imită lumina naturală a soarelui pentru o reprezentare reală a culorilor

Libertate completă de proiectare cu control al luminii cu până la 5 canale

Cu Lumistrips, puteți construi module LED adaptate nevoilor dvs. specifice, oferind până la 5 canale de control al luminii pentru flexibilitate maximă.

Iluminare albă reglabilă

• Reproduceți nuanțele naturale ale luminii solare: Utilizați o combinație de două tipuri de LED-uri albe pentru a imita lumina naturală.
• Gama de temperaturi ale culorii: De la 1800 K (alb cald) la 6500 K (alb rece).
• Iluminat centrat pe om (HCL): Armonizează iluminatul cu ritmurile circadiene umane, influențând pozitiv concentrarea, productivitatea, starea de spirit și ciclurile somn-veghe.
• Configurație: Alegeți module LED cu 2 canale cu un LED alb cald pentru canalul unu și un LED alb rece pentru canalul doi.

Nichia Dynasolis

• Soluție inovatoare de iluminare circadiană: Reglează iluminarea melanopică și temperatura culorii simultan.
• Îmbunătățește starea de bine: Susține vigilența dimineața și promovează somnul odihnitor noaptea.
• Configurație: Pentru modulele LED Dynasolis:
  • Modul cu 2 canale: LED azuriu pentru canalul unu, LED alb cald pentru canalul doi.
  • Modul îmbunătățit cu 3 canale: Azure LED pentru canalul unu, LED alb cald pentru canalul doi, LED alb pur sau rece pentru canalul trei.

Iluminare RGB

• Spectrul complet de culori: Combină roșu, verde și albastru pentru a crea o gamă largă de culori.
• Opțiuni:
  • LED-uri de culoare individuale: Flux luminos mai mare; ideal pentru corpuri de iluminat mai largi.
  • LED-uri RGB 3:1: Culori combinate pure; potrivite pentru iluminat arhitectural sau de afișaj.
• Configurație: Necesită un modul sau o bandă LED cu 3 canale.

Iluminare RGB-albă

• Calitate îmbunătățită a luminii albe: Adaugă un LED alb la amestecul RGB pentru o lumină albă de înaltă calitate.
• Selectarea temperaturii de culoare: Alegeți de la 1800 K la 7800 K.
• Configurație: Necesită un modul LED cu 4 canale.

Iluminare albă reglabilă RGB

• Flexibilitate maximă: Combină RGB cu LED-uri albe calde și reci.
• Spectrul complet al luminii diurne: Obțineți lumină albă în toate temperaturile de culoare ale luminii diurne.
• Configurație: Necesită un modul LED cu 5 canale.

Îndrumare de specialitate la fiecare pas

Îmbarcarea într-un proiect LED multi-canal personalizat poate părea complicată, dar noi suntem aici pentru a simplifica procesul. Lumistrips oferă asistență completă pe tot parcursul proiectării:

• Selectarea LED-urilor: Asistență în alegerea LED-urilor ideale pentru aplicația dvs.
• Moduri de acționare și control: Îndrumare cu privire la cele mai bune metode de acționare și sisteme de control.
• Sisteme de lentile: Ajutor în selectarea opticii adecvate pentru nevoile dvs. de iluminat.
• Managementul termic: Expertiză în proiectarea de soluții pentru gestionarea eficientă a căldurii.
• Opțiuni de conectivitate: Asigurarea integrării fără probleme cu sistemele dvs. existente.

Începeți astăzi să vă construiți modulele LED personalizate

Sunteți gata să vă transformați viziunea în realitate cu modulul LED multicanal perfect?

Alegeți tipul de modul sau de bandă care se potrivește proiectului dvs. și lăsați Lumistrips să vă lumineze calea către inovare. Cu soluțiile noastre personalizate și suportul nostru de specialitate, ne vom asigura că proiectul dvs. strălucește mai mult ca niciodată.

Procesul de comandă a modulelor LED personalizate explicat și detalii tehnice:

Construiește-ți propriile module LED multicolore Plug & Play, Fabricata in Germania, cu seria de LED-uri Nichia 757 și dimensiuni de la 150mm la 600mm în lungime și de la 5mm la 400mm în lățime, cu PCB rigid.

Pasul 1: Comanda cantității (buc)

De câte module aveți nevoie. Deși nu există MOQ, vă recomandăm cel puțin 50 de metri.

Pasul 2: Dimensiunile modulului LED (lungime și lățime)

Modulul LED trebuie să aibă dimensiuni cuprinse între 150mm și 600mm în lungime și între 5mm și 400mm în lățime. Lungimea PCB-ului rigid trebuie să fie de cel puțin 150mm. Pentru mai puțin, sunt disponibile alte formulare de comandă. Forma PCB-ului este dreptunghiulară.

Pasul 3: Tipul modulului LED multicolor

Tipul de modul LED poate fi:

• Tunable White: Alb cald - alb rece = modul LED cu 2 canale
• Alb reglabil: Alb cald - rece - neutru = modul LED cu 3 canale
• Dynasolis: Azure+Warm White LED = modul LED cu 2 canale
• RGB: roșu, verde, albastru = modul LED cu 3 canale
• RGB-W: RGB-alb cald = modul LED cu 4 canale
• RGBWW: RGB-alb cald-alb rece = modul LED cu 5 canale

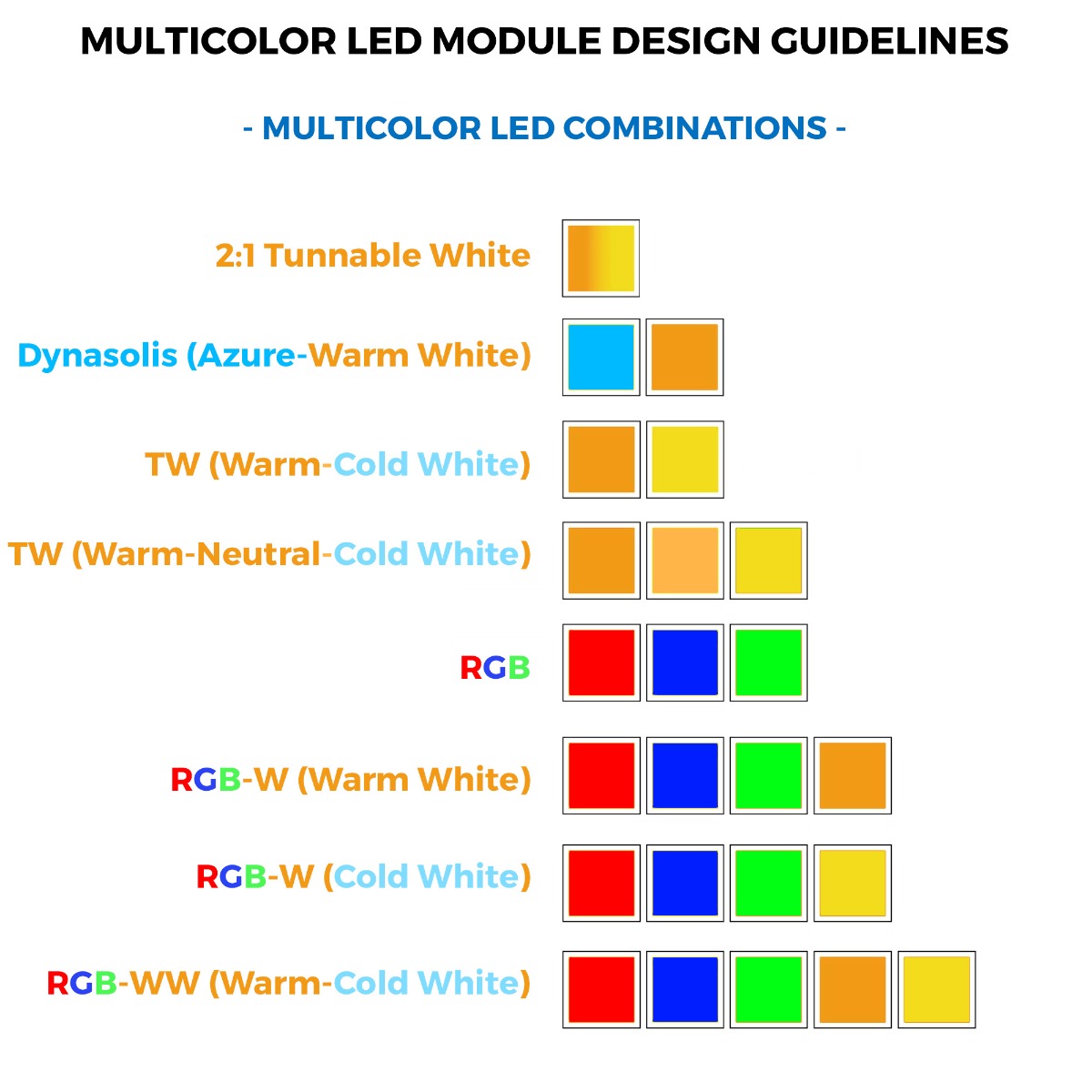

Pasul 4: Configurarea LED-urilor multicolore

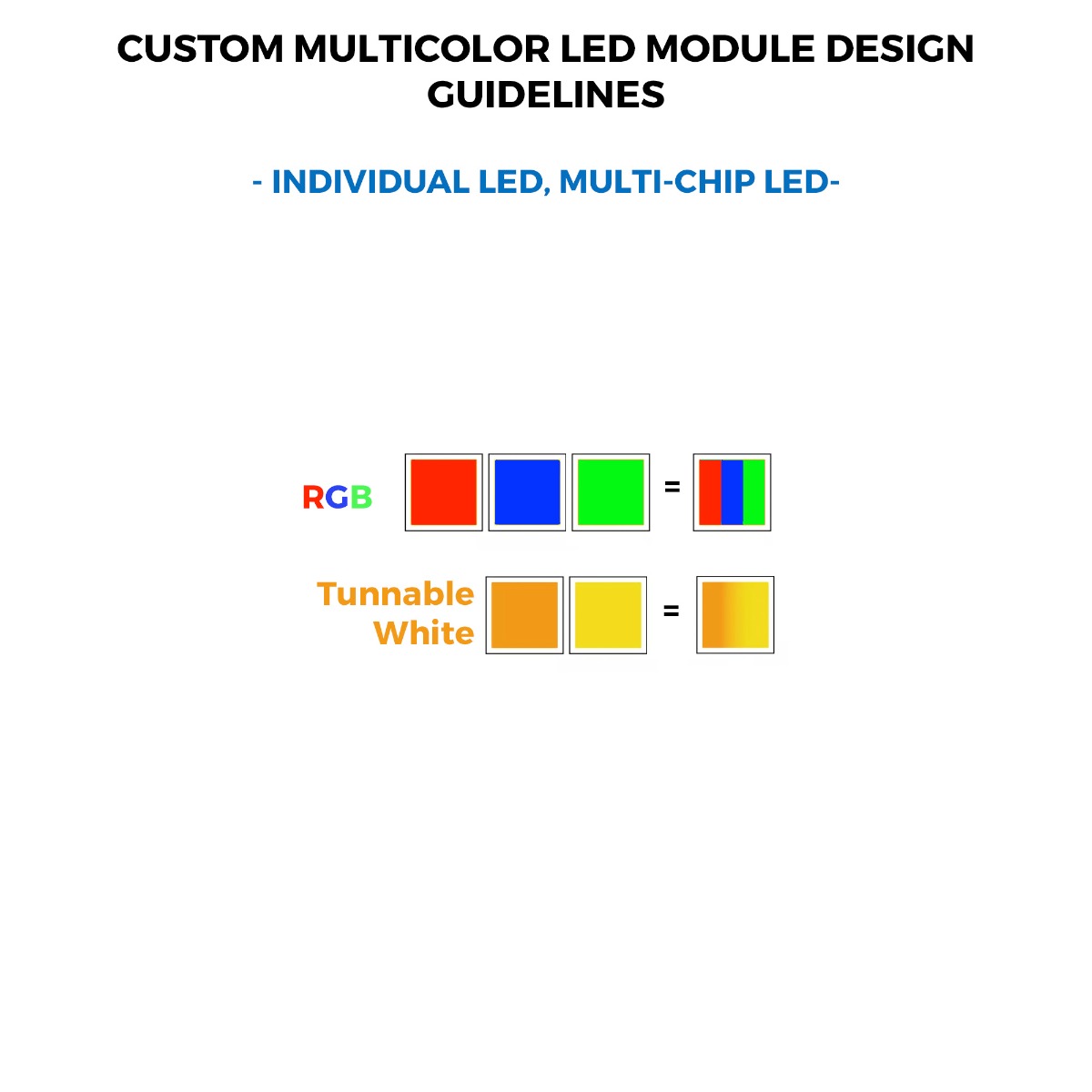

Un modul de iluminare cu LED-uri multicolore poate avea diferite configurații de LED-uri, pe baza alegerii între LED-uri cu un singur cip sau LED-uri cu mai multe cipuri. Puterea luminoasă a LED-urilor cu un singur cip este semnificativ mai mare, în timp ce LED-urile cu mai multe cipuri fac posibil un sistem luminos mai compact, cu culori uniforme. Aici puteți alege ce tipuri de LED-uri doriți să utilizați, pentru RGB și/sau lumina albă.

• Lumina LED RGB poate fi obținută dintr-o combinație de LED-uri cu trei culori (roșu, verde, albastru) sau un LED cu trei cipuri LED (3:1 RGB)
• Lumina LED albă reglabilă poate fi obținută dintr-o combinație de două LED-uri albe (alb cald, alb rece) sau un LED cu două cipuri LED (2:1 TW)

Configurația LED TW (Tunable-White) oferă următoarele opțiuni:

• 2 în 1 TW (Warm-Cold White): un LED Nichia 2:1 TW
• TW (Warm-Cold White): un LED alb cald, un LED alb rece
• Dynasolis (Azure-Warm White): un LED azur și un LED alb cald
• TW (Alb cald-neutru-alb rece): un LED alb cald, un LED alb pur, un LED alb rece*


Configurația LED RGB (Dynamic-Special Color LED Type) oferă următoarele opțiuni:

• Osram RGB 3:1, un LED cu trei culori
• LED-uri Nichia 757, unul pentru fiecare culoare

Configurația LED RGB-W oferă următoarele opțiuni:

• RGB-W (alb cald): un LED roșu, un LED verde, un LED albastru, un LED alb cald
• 3 în 1 RGB-W (alb cald): un Osram RGB 3:1 cu trei culori, un LED alb cald
• RGB-CW (alb rece): un LED roșu, un LED verde, un LED albastru, un LED alb cald, un LED alb rece*
• 3 în 1 RGB-CW (alb rece): un LED Osram RGB 3:1 cu trei culori, un LED alb rece

Configurația LED RGB-TW oferă următoarele opțiuni:

• 3 în 1 RGB - 2 în 1 TW: un LED Osram RGB 3:1, un LED Nichia 2:1 TW
• RGB - 2 în 1 TW: un LED roșu, un LED verde, un LED albastru, un LED Nichia 2:1 TW
• 3 în 1 RGB-W-CW: un Osram RGB 3:1, un LED alb cald, un LED alb rece
• RGB-WW: un LED roșu, un LED verde, un LED albastru, un LED alb cald, un LED alb rece

Pasul 5: Tipul de LED de culoare dinamică-specială

Componenta de culoare dinamică-specială a modulului poate fi construită cu:

1) LED Osram RGB 3:1 DISPLIX, cu toate culorile în interior:

• Roșu (612-630 nm)
• Verde adevărat (513-545 nm)
• Albastru (450-480 nm)

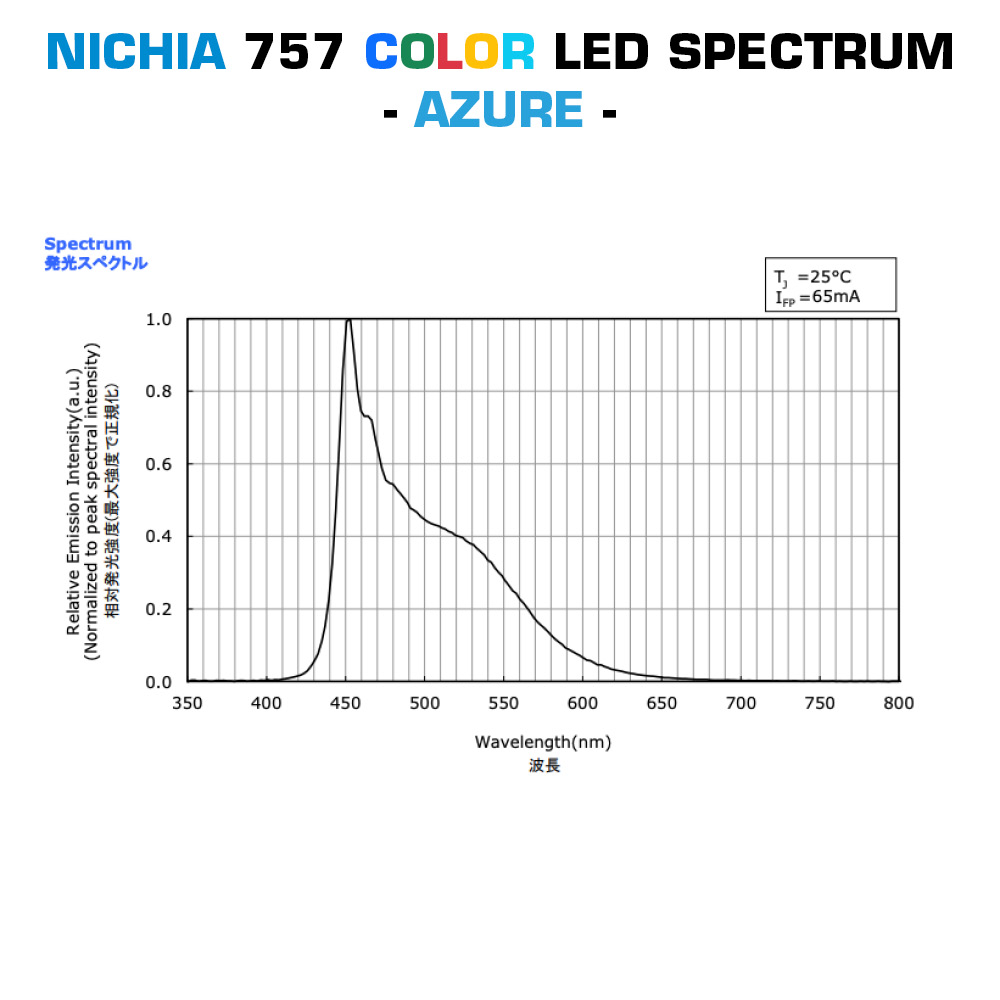

2) Nichia Azure Dynasolis, o soluție LED care reglează ritmul circadian prin ajustarea simultană a iluminanței ^melanopice1 și a temperaturii de culoare, menținând în același timp un CRI ridicat și o eficacitate ridicată.

3) O pereche de trei LED-uri roșii, verzi și albastre din seria Nichia 757 COLOR LED de ultimă generație, LED-urile de putere medie 3030, lider în industrie. Seria de LED-uri 757 are cea mai mare eficacitate luminoasă din industrie (până la 222 lm/w) și fiabilitate (până la 100.000h durată de viață L70). Fiecare LED are un consum tipic de 0,2W la 65mA, pentru un flux luminos de până la 45 lm.

Faceți clic aici pentru a vedea gama actuală de LED-uri color Nichia.

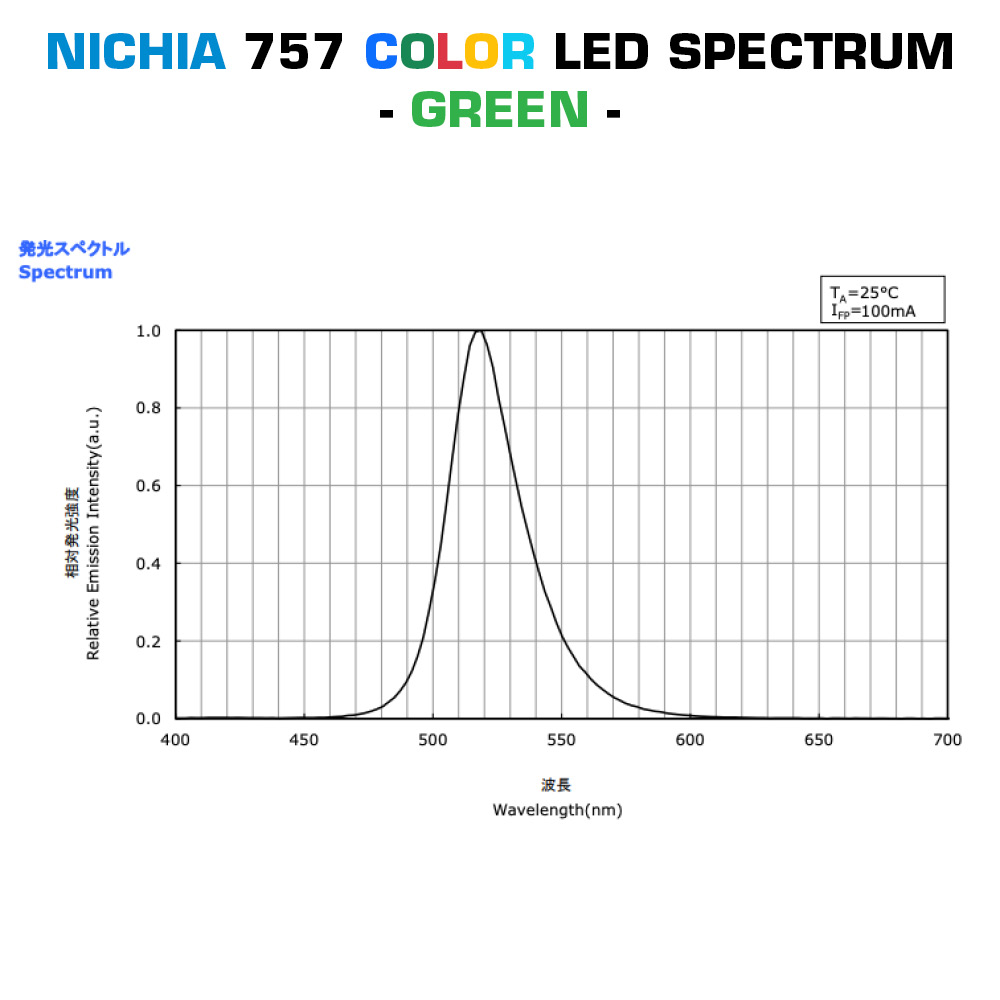

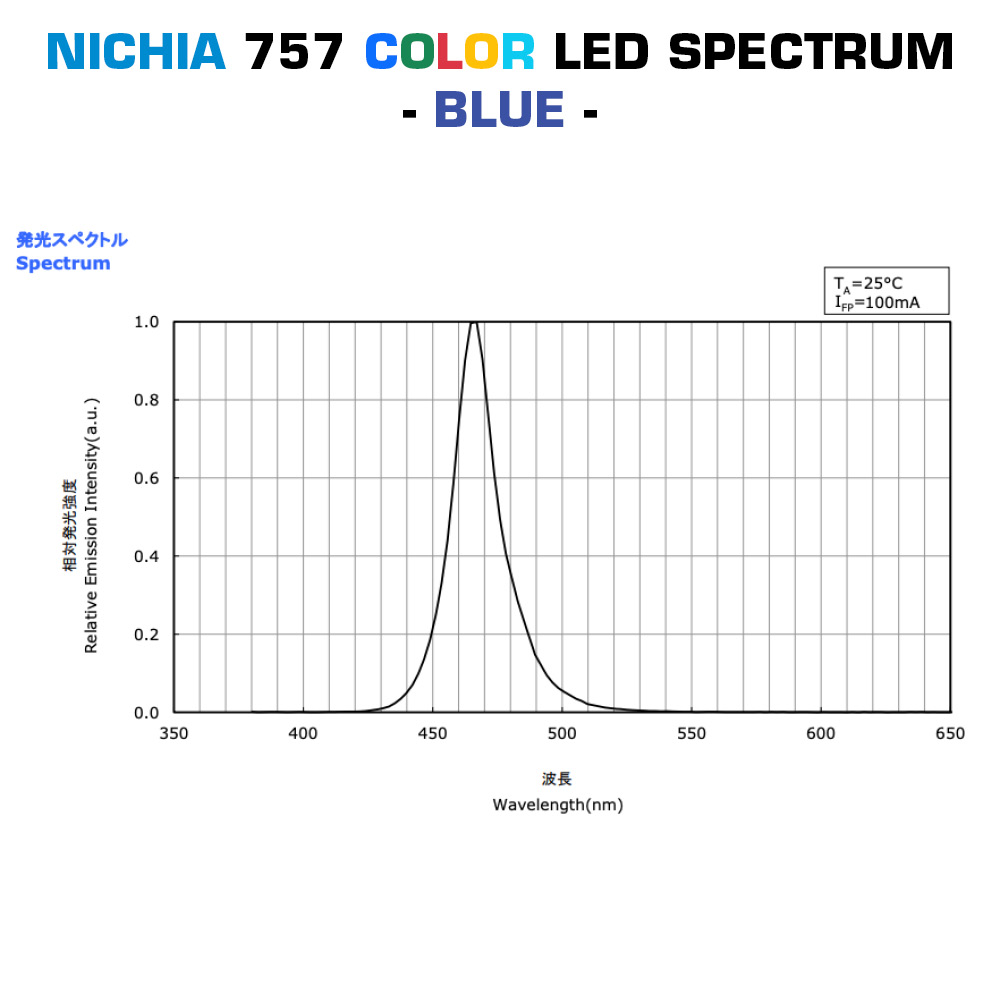

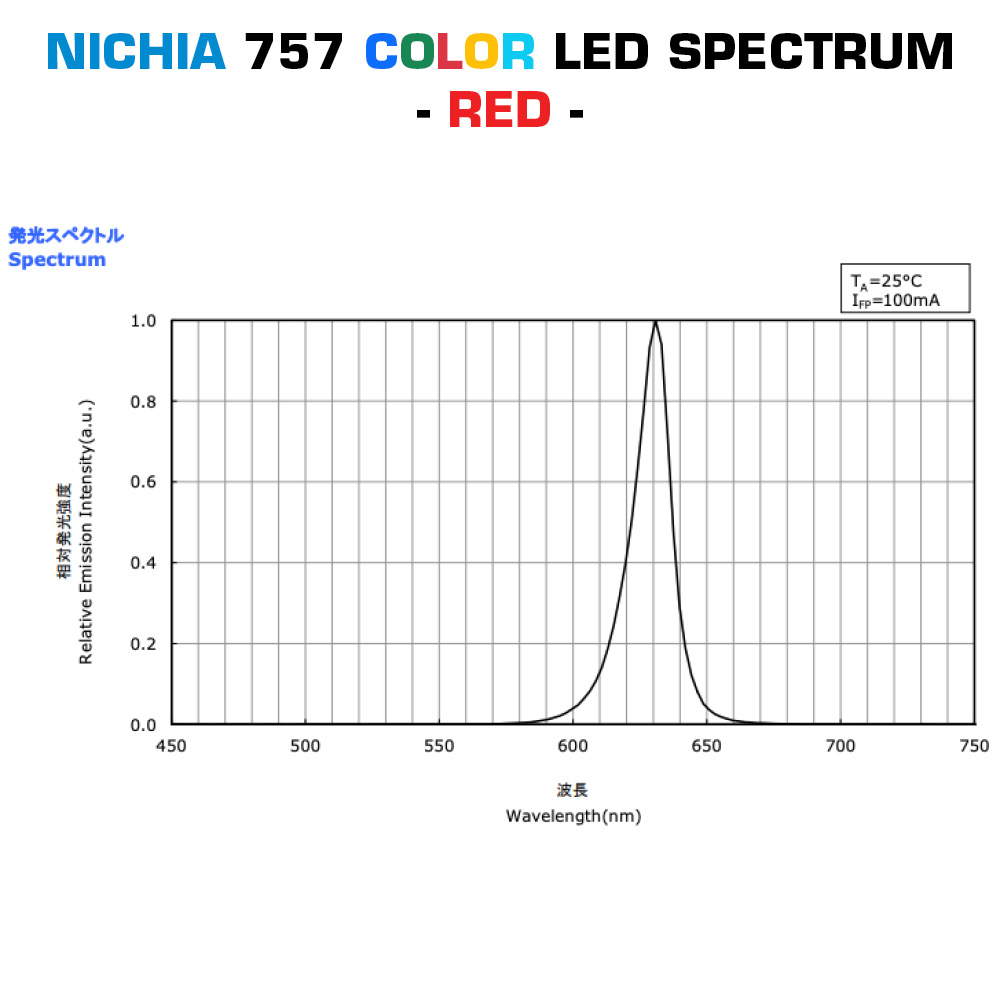

LED-urile color Nichia 757 includ:

• ALBASTRU: 465nm vârf**
• VERDE: 515nm vârf**
• ROȘU: 635nm vârf**

**Vezi spectrul de LED-uri Nichia.

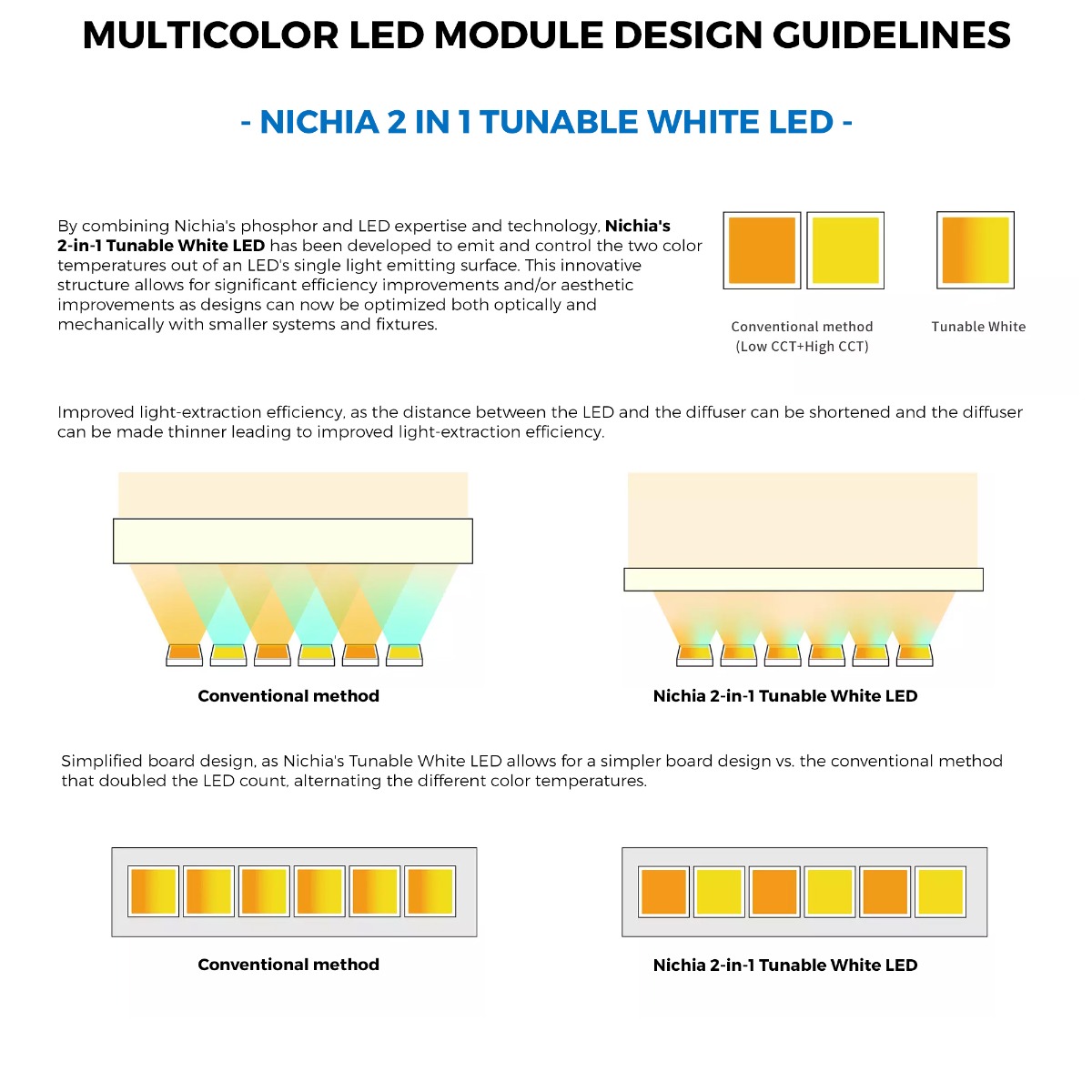

4) NF2W757G-MT (Tunable White): LED-ul alb reglabil 2 în 1 de la Nichia, dezvoltat pentru a emite și controla cele două temperaturi de culoare de pe o singură suprafață de emisie a luminii a unui LED. Cu CRI80 sau 90

Fișa tehnică va specifica numărul de piesă al LED-ului.

5) LED-uri Osram RGB 3:1 + Nichia TW 2:1, pentru spectrul complet de culori și alb la CRI80 sau 90.

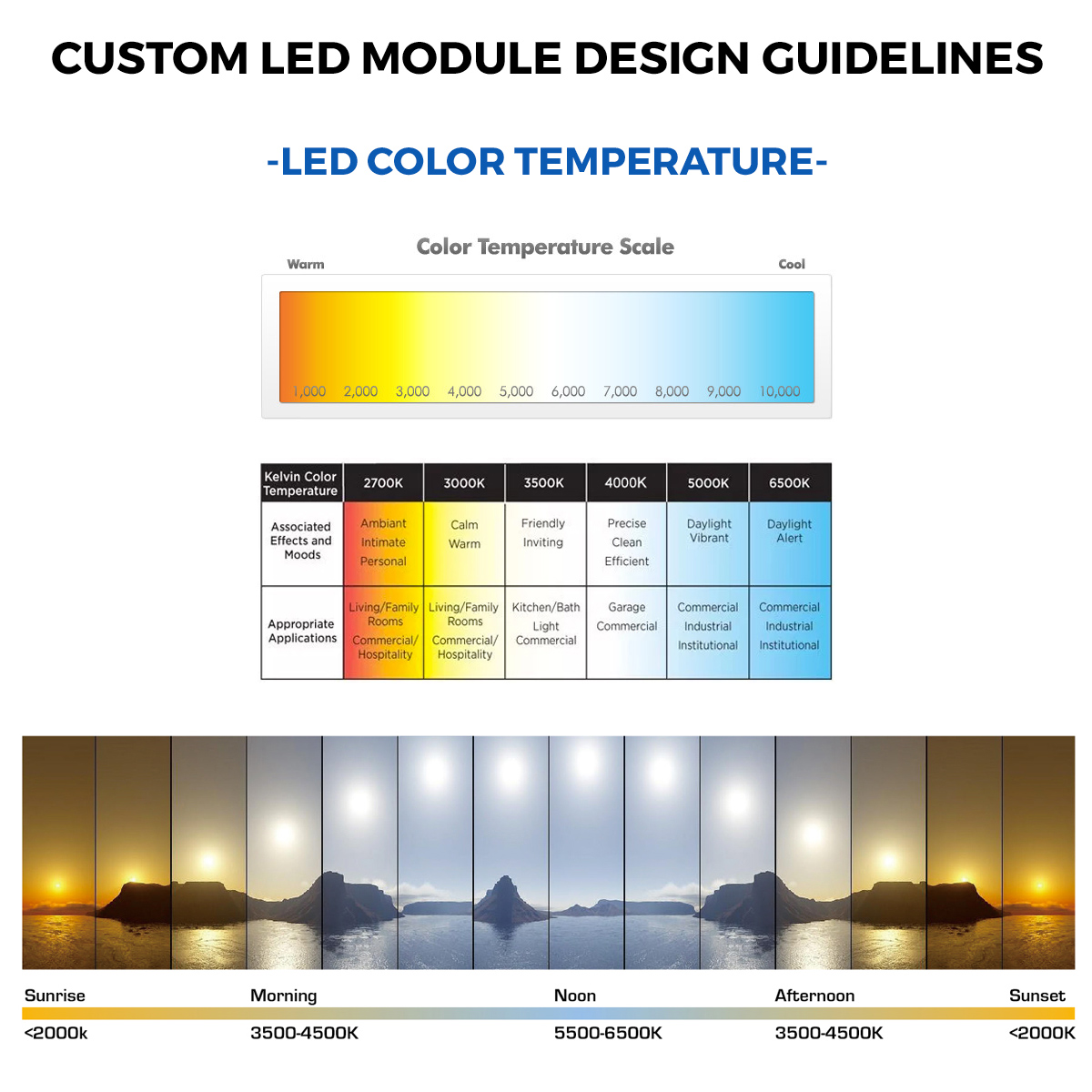

Pasul 6: Temperatura de culoare a LED-urilor albe

Temperaturi de culoare diferite creează efecte vizuale diferite și sunt potrivite pentru medii diferite. Temperatura culorii se măsoară în Kelvin (K) pe o scară de la "cald" la "rece": Cu cât lumina este mai "caldă", cu atât numărul de Kelvin este mai mic. Cu cât lumina este mai "rece", cu atât numărul de Kelvin este mai mare. Puteți citi mai multe despre temperatura de culoare recomandată pentru un proiect pe blogul nostru.

Pentru alb cald, neutru sau rece, sunt disponibile diverse opțiuni de temperatură a culorii.

Pasul 7: CRI LED alb și tip special

Componenta de lumină albă a modulului, cu LED-uri single chip, poate fi construită cu:

1) Cea mai recentă generație de LED-uri albe Nichia seria 757 LED, liderul industriei 3030 Mid-power LED. Seria 757 LED are cea mai mare eficacitate luminoasă din industrie (până la 222 lm/w) și fiabilitate (până la 100.000h durată de viață L70). Fiecare LED are un consum tipic de 0,2W la 65mA, pentru un flux luminos de până la 45 lm.

Faceți clic aici pentru a vedea gama actuală Nichia.

Tipurile speciale de LED-uri Nichia 757 includ:

• Optisolis 757 & CRI99: LED-uri cu un spectru apropiat de lumina naturală, CRI99, R9 minim 85
• Seria H6 757 & CRI90: LED-uri care ating o calitate a culorii mai bună decât LED-urile tradiționale (Ra≥90, R9≥50, R15≥85), menținând în același timp o eficacitate mai bună decât LED-urile Ra≥80.
• Seria Vitasolis 757 și CRI80: LED-urile Vitasolis emit o culoare albă naturală cu un conținut ridicat de energie albastru-verde, dovedită a stimula trezirea și susține o viață vibrantă.

*Nu toate temperaturile de culoare sunt disponibile pentru fiecare tip de LED sau CRI. Fișa tehnică va specifica numărul de piesă Nichia LED.

2) Opțiunea cu spectru complet, CRI95+ Seoul Semiconductor 3030 SunLike LED.

Pasul 8: Cantitatea de LED-uri pe modul pentru fiecare culoare (buc)

Cantitatea de LED-uri pe modul pentru fiecare culoare (buc). Modulul va avea un număr egal de LED-uri pentru toate culorile/canalele. De exemplu, pentru alegerile de Cantitate de LED-uri pe modul pentru fiecare culoare = 60 și Tip modul LED = Dynasolis, modulul va avea 60 + 60 = 120 de LED-uri în total.

Vă recomandăm ca numărul total de LED-uri care vor fi utilizate pentru a vă construi modulul personalizat să fie cât mai apropiat de un multiplu de 5000 pentru fiecare culoare.

Pasul 9: Materialul și calitatea PCB-ului modulului LED

Modulul LED poate avea un PCB FR-4, alegerea pentru majoritatea modelelor de module LED.

Există 3 niveluri de calitate:

• Economy PCB FR4: 1 strat PCB, 1mm grosime material PCB, 1 oz grosime cupru PCB
• Best Value PCB FR4: 2 straturi PCB, 1,6 mm grosime material PCB, 1 oz grosime cupru PCB
• Premium PCB FR4: 2 straturi PCB, 1,6 mm grosime material PCB, 1,6 oz grosime cupru PCB

PCB are următoarele caracteristici standard: Mască de lipit albă, ecran de mătase negru. HAL finisare de suprafață fără plumb. Distanța minimă între urme: 0,2 mm. Dimensiunea minimă a găurii: 0.3mm. Spațiere minimă între componente: 0.5mm. Spațiere minimă între margini: 0,5 mm

Pasul 10: Tensiunea directă a modulului LED (V)

Pentru a alimenta un modul LED este necesară o sursă de alimentare externă, care va asigura că acesta primește curentul și tensiunea recomandate. Fără aceasta, curentul din LED-uri va crește exponențial în funcție de tensiunea aplicată, deoarece o modificare mică a tensiunii duce la o modificare mare a curentului, până când este atins curentul maxim și modulul se arde.

Sursa de alimentare externă poate fi o sursă de alimentare cu tensiune constantă de 12/24/48VDC sau un driver LED cu curent constant de 175-1400mA.

• Sursă de alimentare cu tensiune constantă 12/24/48VDC

Puteți alege ca modulul LED să fie construit cu un mod de reglare a curentului, astfel încât să poată funcționa cu transformatoare de tensiune constantă pentru 12VDC, 24VDC sau 48VDC. În acest scop, LED-urile vor fi plasate în serie, cu componenta de reglare a curentului după fiecare grup:

• 12VDC (3 LED-uri în serie + componentă de reglare a curentului)
• 24VDC (7 LED-uri în serie + componentă de reglare a curentului)
• 48VDC (15 LED-uri în serie + componentă de reglare a curentului)

Componenta de reglare a curentului poate fi o rezistență simplă pentru modul Best Value sau un regulator liniar pentru modul Premium. Acesta din urmă este recomandat pentru a obține durata de viață maximă a modulului de LED-uri.

Pentru oricare dintre opțiunile de mai sus, numărul total de LED-uri de pe modul trebuie să fie divizibil cu numărul de LED-uri în serie. De exemplu, pentru 24VDC, puteți avea un modul LED de 500 mm cu 35 de LED-uri, dar nu cu 30 de LED-uri. Vă vom ajusta comanda dacă nu este cazul.

• Drivere LED cu curent constant 175-1400mA.

Modulul LED poate fi construit pentru a funcționa la o valoare standard de curent constant, cu opțiuni în intervalul 175mA la 1400mA. Puteți alege una dintre valorile recomandate, deoarece sunt disponibile multe opțiuni de driver pentru acestea. Alternativ, puteți lăsa la recomandarea noastră.

Componenta de reglare a curentului poate fi un simplu rezistor pentru modul Best Value sau un regulator liniar pentru modul Premium. Cea din urmă este recomandată pentru a obține durata de viață maximă a modulului LED.

În toate cazurile, vom recomanda și putem furniza, de asemenea, driverele sau transformatoarele LED pentru proiectul dumneavoastră.

Pentru un proiect cu cantități mari de module/stripuri LED conectate în rânduri lungi, proiectarea unui circuit cu tensiune constantă de 24VDC este cea mai bună soluție. Pentru proiectele care necesită transformatoare individuale pentru rânduri scurte de module LED, proiectarea cu curent constant este cea mai bună opțiune, cu cât rândurile sunt mai scurte. În general, pentru 2 metri sau mai puțin per transformator, un design LED cu curent constant este cea mai bună alegere.

Pasul 11: Tipul de conexiune electrică

• Plăcuțe de lipit: modulul LED va avea 2 perechi de plăcuțe de lipit la fiecare capăt, pentru + / - ... - conexiune. Pentru modulele LED cu unitate de tăiere, cele 2 perechi vor fi prezente la fiecare capăt al unității de tăiere.
• Conexiune de suprafață: modulul cu LED va avea 2 perechi de conectori Plug-in la fiecare capăt, pentru + / - ... - conexiune. Pentru modulele LED cu unitate de tăiere, celelalte puncte de conectare vor fi plăcuțe de lipit. Conectorii Plug-in permit conectarea cablului cu 18AWG...26AWG fără a utiliza un fier de lipit.
• Conectarea cablurilor: Modulul LED poate fi construit cu un fir +/- ...- la unul sau ambele capete, cu lungimea dvs. specificată. Recomandăm maximum 50cm/19.6" pentru a evita căderile de tensiune.

Modulul LED multicolor va avea circuite electrice pentru fiecare canal, pozitivul fiind comun și negativ individual pentru fiecare canal.

Pasul 13: Domeniul de aplicare al livrării

Procesul de comandă și plata online pot fi efectuate pentru întreaga cantitate comandată (bucăți) sau pentru desen, design sau mostre. În funcție de alegerea dvs., domeniul de aplicare al livrării și plata vor fi:

• Cantitatea comandată (buc): cantitatea totală introdusă la pasul 1, inclusiv desenul, proiectul și eșantioanele.
• Doar design și mostre: Desen, design și 5 eșantioane de maximum 50 cm fiecare, pentru banda LED flexibilă cu specificațiile din comandă.
• Doar desenul: Desenul benzilor LED, inclusiv:

- Desen dimensional, cu poziția LED-urilor, plăcuțe de lipit, componente de reglare a curentului, informații tipărite ale PCB-ului.

- Rezumatul principalelor caracteristici (date tehnice ale unității de tăiere), inclusiv: dimensiuni, mod de funcționare, tensiune, curent, putere, temperatură de culoare, flux luminos, eficiență, CRI, tip de LED.

- Informații despre PCB: material de bază, straturi, cupru.

Pasul 14: Opțiuni avansate

Dacă ați realizat deja în detaliu designul modulului LED sau aveți cerințe speciale, vă recomandăm să completați detaliile relevante în secțiunea ADVANCED OPTIONS. Completați numai filele relevante pentru dvs. De asemenea, puteți furniza aceste informații prin e-mail, în etapa de validare a proiectului.

• Numărul dvs. de piesă: Putem imprima propriul număr de piesă pe care îl completați, pe PCB-ul benzii LED, cu o lungime maximă de 10 caractere. Acesta va fi imprimat în plus față de informațiile cerute de legislația Uniunii Europene: producător, numărul de piesă al producătorului, informații tehnice relevante (cum ar fi tensiunea, curentul, temperatura de culoare, fluxul luminos, TC), logo-ul CE, ROSH, Recycling.
• Unitate de tăiere: Vă putem construi modulul sau banda LED cu opțiunea de a fi tăiat la dimensiune, dar numai în punctele desemnate pe bandă. Distanța, este cunoscută ca unitate de tăiere. Dacă alegerea dorită nu este posibilă din cauza limitărilor tehnice (cum ar fi numărul de LED-uri în serie / paralel), vă vom informa în etapa de proiectare.
• Pasul LED-urilor: distanța dintre punctul central al fiecărui LED în mm.
• Câte LED-uri pe rând: pentru modulele LED cu mai mult de un rând.
• Pasul rândului de LED-uri: pentru modulele LED cu mai mult de un rând, pasul rândului de LED-uri este distanța dintre punctul central al fiecărui rând de LED-uri, în mm.
• Lungimea maximă a rândului de module LED (m): Multe proiecte necesită ca mai multe module/stripi LED să fie alimentate împreună într-un rând. Aceste informații pot ajuta la proiectarea corectă a PCB-ului modulului LED.

Opțiunile avansate nu ar trebui să modifice caracteristicile modulului LED și/sau valoarea comenzii.

OPȚIONAL: Încărcarea fișierelor (după efectuarea comenzii):

Încărcați fișiere: Dacă aveți cerințe de proiectare specifice pentru modulul sau banda LED personalizată, care nu modifică caracteristicile modulului LED, le puteți încărca din secțiunea de încărcare sau de pe pagina de la acest link. Fișierele acceptate sunt PDF, Gerber, fișier PCB. Acceptăm formatul Zip, Rar, maxim 10MB pentru toate fișierele. Încărcați aceste fișiere numai după ce ați finalizat comanda! Numărul comenzii și adresa dvs. de e-mail sunt obligatorii.
